DIRITTO MASCHIO CONICO BSPT NICHELATO
CATALOGO ON-LINE › RACCORDI PER ARIA COMPRESSA › RACCORDI E CONNESSIONI PER IMPIANTI PNEUMATICI › Serie 100 RACCORDI PNEUMATICI RAPIDI IN OTTONE NICHELATO SPINTORE METALLICO
Scarica scheda in formato pdf

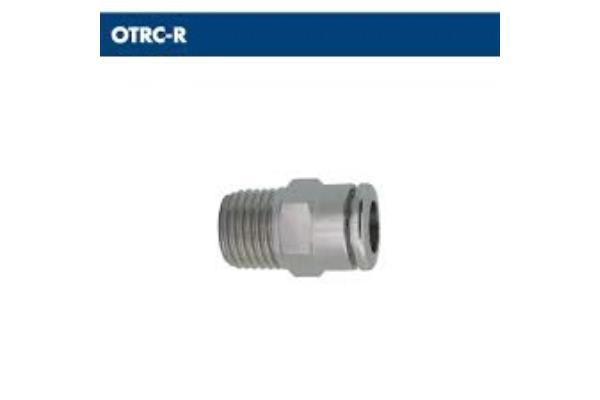

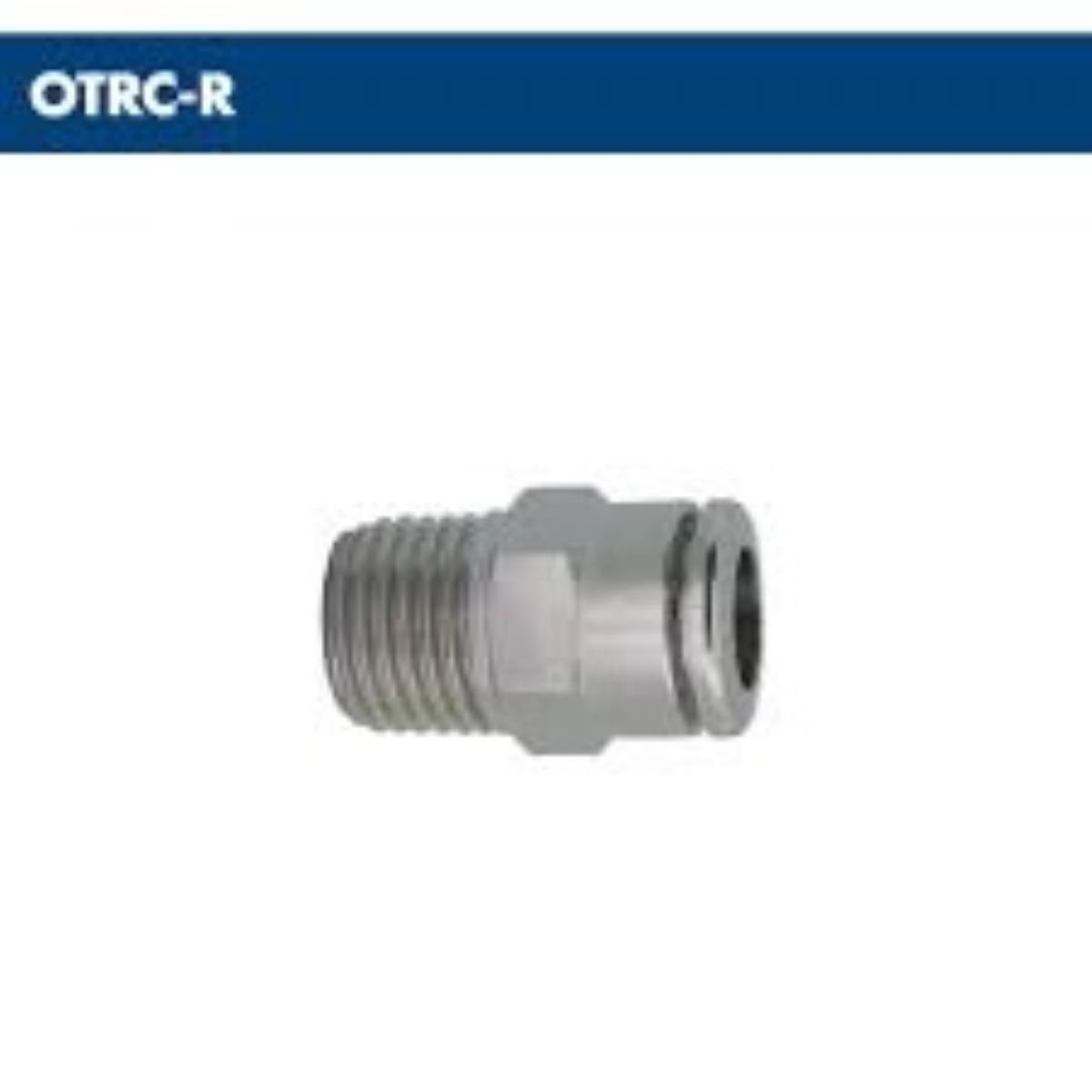

Codice: art. 100_1 OTRC-R
art. 100_1 OTRC-R
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
art. 100_1 OTRC-R
DIRITTO MASCHIO CONICO BSPT NICHELATO
Temperatura Esercizio: da -20 ºC a 80 ºC
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo PoliuretanoTipi Oring: NBR senza siliconeMateriali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
| CODICE | Tubo | filetto | Lunghezza | Chiave | PESO |
| mm | conico | mm | CH | g | |
| OTRC04R01 | 4 | R1/8" | 18,5 | 10 | 7 |
| OTRC04R02 | 4 | R1/4" | 20 | 14 | 15 |
| OTRC06R01 | 6 | R1/8" | 21 | 12 | 9 |
| OTRC06R02 | 6 | R1/4" | 20 | 14 | 14 |
| OTRC08R01 | 8 | R1/8" | 26 | 14 | 15 |
| OTRC08R02 | 8 | R1/4" | 24 | 14 | 14 |
| OTRC08R03 | 8 | R3/8" | 22 | 17 | 24 |
| OTRC10R02 | 10 | R1/4" | 31 | 16 | 22 |
| OTRC10R03 | 10 | R3/8" | 26 | 17 | 23 |
| OTRC10R04 | 10 | R1/2" | 26,5 | 22 | 45 |
| OTRC12R02 | 12 | R1/4" | 33 | 19 | 21 |
| OTRC12R03 | 12 | R3/8" | 29,5 | 19 | 27 |
| OTRC12R04 | 12 | R1/2" | 27 | 22 | 44,5 |
STRAIGHT CONICAL MALE BSPT NICKEL PLATED
