GOMITO MASCHIO GIREVOLE CONICO BSPT
CATALOGO ON-LINE › RACCORDI PER ARIA COMPRESSA › RACCORDI E CONNESSIONI PER IMPIANTI PNEUMATICI › Serie 100 RACCORDI PNEUMATICI RAPIDI IN OTTONE NICHELATO SPINTORE METALLICO
Scarica scheda in formato pdf

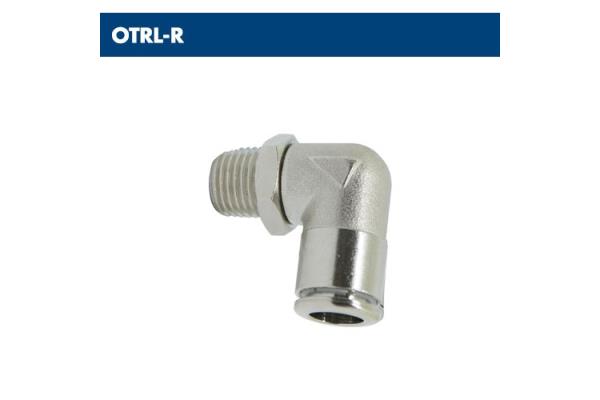

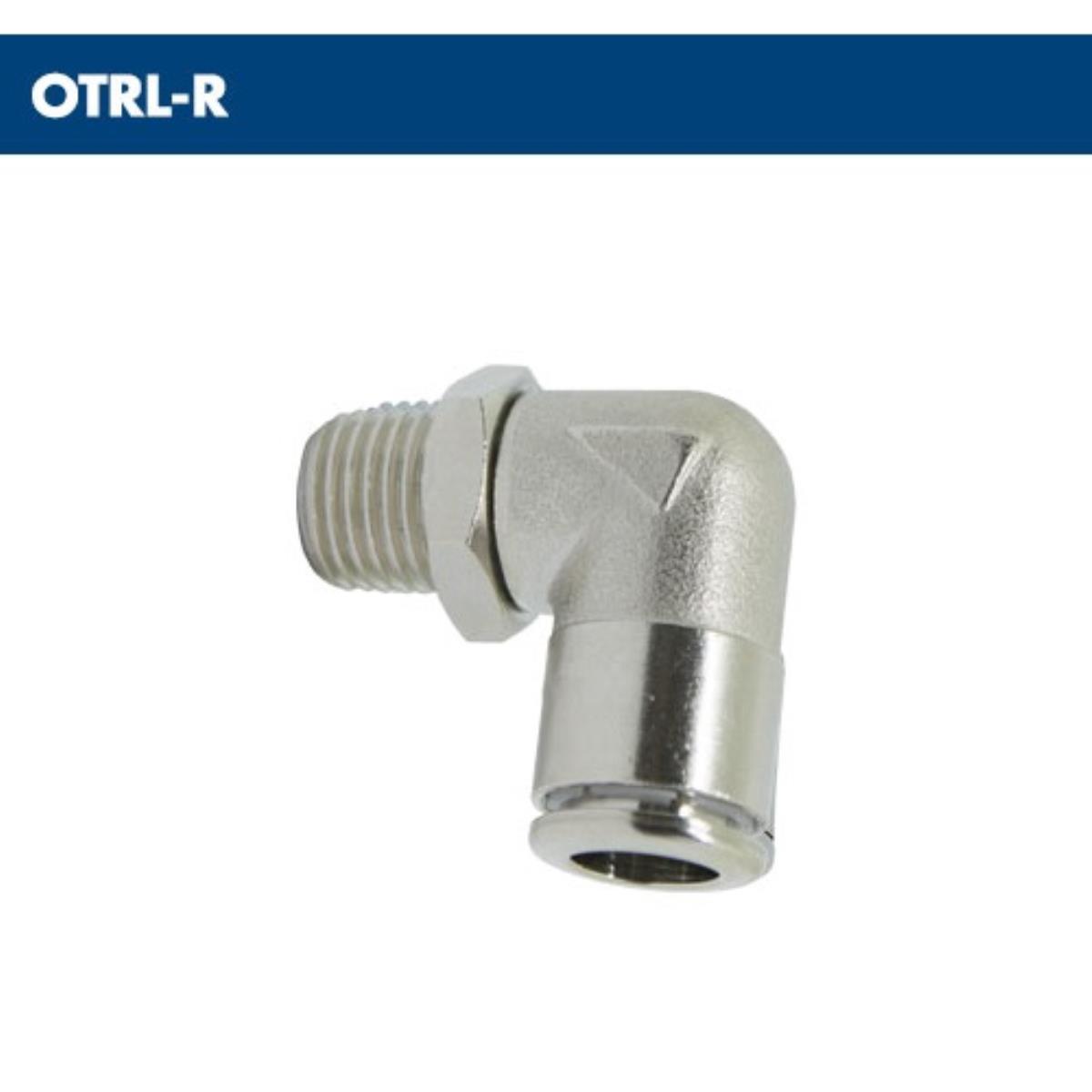

Codice: 100_9 OTRL-R
art. 100_9 OTRL-R
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
art. 100_9 OTRL-R
GOMITO MASCHIO GIREVOLE CONICO BSPT NICHELATO PER TUBO METRICO
Temperatura Esercizio: da -20 ºC a 80 ºC
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo PoliuretanoTipi Oring: NBR senza siliconeMateriali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
| CODICE | Tubo | filetto | Lunghezza | Chiave | PESO |
| mm | conico | mm | CH | g | |
| OTRL04R01 | 4 | R 1/8" | 18,5 | 13 | 20,0 |
| OTRL04R02 | 4 | R 1/4" | 20 | 14 | 23,0 |
| OTRL06R01 | 6 | R 1/8" | 21 | 13 | 20,0 |
| OTRL06R02 | 6 | R 1/4" | 20 | 14 | 24,0 |
| OTRL08R01 | 8 | R 1/8" | 26 | 13 | 22,0 |
| OTRL08R02 | 8 | R 1/4" | 24 | 14 | 26,0 |
| OTRL08R03 | 8 | R 3/8" | 22 | 17 | 32,0 |
| OTRL10R02 | 10 | R 1/4" | 31 | 16 | 41,0 |
| OTRL10R03 | 10 | R 3/8" | 26 | 17 | 45,0 |
| OTRL10R04 | 10 | R 1/2" | 26,5 | 22 | 59,0 |
| OTRL12R02 | 12 | R 1/4" | 33 | 20 | 56,0 |
| OTRL12R03 | 12 | R 3/8" | 29,5 | 20 | 59,0 |
| OTRL12R04 | 12 | R 1/2" | 27 | 22 | 70,0 |
BSPT TAPERED MALE SWIVEL ELBOW
