TUBO TEFLON/PTFE CONVOLUTO TRECCIATO INOX

CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili in PTFE - FEP - PFA

TUBO TEFLON/PTFE CONVOLUTO TRECCIATO INOX - 2

TUBO TEFLON/PTFE CONVOLUTO TRECCIATO INOX - 3

TUBO TEFLON/PTFE CONVOLUTO TRECCIATO INOX - 4

TUBO TEFLON/PTFE CONVOLUTO TRECCIATO INOX - 5

Scarica scheda in formato pdf

Tubo in PTFE a profilo interno elicoidale a ridotta microporosità ad elevata resistenza ai carichi di rottura. Alta flessibilità unita alla bassa permeabilità rendono questo tubo ideale al passaggio di gas o fluidi aggressivi e a tutti gli agenti chimici o alimentari.
Resistente alla fiamma e al calore ha ottime proprietà dielettriche e ignifughe, inalterato a contatto con ozono e raggi ultra-violetti. Calza in acciaio inox 304.

PROPRIETA'

Chimicamente inerte
Ampio intervallo di temperatura
Basso coefficiente di attrito

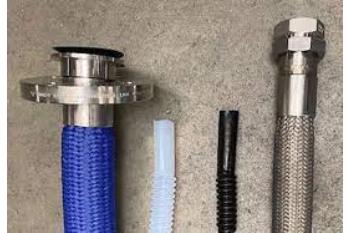

VERSIONI

PTFE convoluto senza treccia (nudo)
PTFE BIANCO convoluto con Treccia inox AISI304
PTFE NERO antistatico convoluto con Treccia inox AISI304
PTFE BIANCO convoluto con Treccia in POLIPROPILENE AZZURRO

Proprietà elettriche
Bianco = R Nero = R<100MΩ.

normative

Temperatura di impiego:-70° +260° C
Mescola approvata dalla norma FDA 21 CFR 177.1550
Mescola approvata dalla norma USP Class VI requirements
Mescola approvata dalla norma EU regulation 1935/2004

Rivestimento ulteriore opzionale in gomma nera vulcanizzata in EPDM, oppure in silicone trasparente, su richiesta

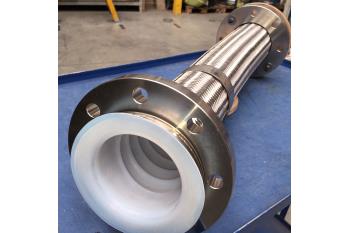

Giunti e raccordi : Realizzati su richiesta i tubi possono essere raccordati con qualsiasi tipo di raccordo portagomma in acciaio inossidabile.anche rivestito in PTFE, comprese le cartelle risbordate sulle cartelle delle flange.

Specifiche tecniche 1 treccia in acciaio ad alta resistenza

pollice ID	diametro interno mm	Raggio di curvatura mm	Pressione di esercizio bar	Pressione di scoppio bar 20°C	Vuoto mbar 20°C	lunghezza massima	Peso gr/m
1 treccia in acciaio ad alta resistenza
1/4"	6	12	35	170	744	20	122
3/8 "	10	24	35	170	744	20	168
1/2 "	13	29	60	250	887	20	197
5/8 "	16	35	55	170	887	20	302
3/4 "	20	59	60	290	887	20	372
1 "	25	71	40	210	887	20	604
1 1/4 "	32	94	40	210	887	20	723
1 1/2 "	38	118	35	175	887	20	1062
2 "	50	147	25	135	887	20	1282
2 1/2 "	63	230	16	80	887	20	2140
3 "	75	260	14	65	887	20	3310
4 "	100	300	10	40	887	20	4050
5 "	127	450	6	24	554	12	5500
6 "	150	520	6	24	554	12	6000

Specifiche tecniche

Treccia in polipropilene, max +90°C

pollice ID	diametro interno mm	Raggio di curvatura mm	Pressione di esercizio bar	Pressione di scoppio bar 20°C	Vuoto mbar 20°C	lunghezza massima	Peso gr/m
Treccia in polipropilene, max +90°C
1/4"	13	50	40	160	887	10	189
5/8 "	16	65	30	120	887	10	259
3/4 "	20	55	30	12 0	887	10	243
1 "	25	85	30	12 0	887	10	345
1 1/4 "	32	100	25	100	887	10	531
1 1/2 "	38	120	22	88	887	10	607
2 "	50	165	20	80	887	10	930
2 1/2 "	63	230	16	64	887	10	1028
3 "	75	260	14	50	887	10	1186
4 "	100	300	10	40	887	10	2710
