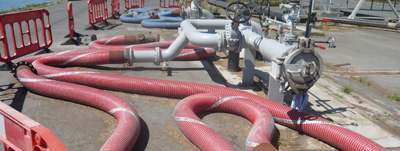

TUBO COMPOSITO TRELLFLEX CHEM TEFLON-PTFE 14/10
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili in PTFE - FEP - PFA
Scarica scheda in formato pdf
Tubo flessibile POLIVALENTE per aspirazione e mandata di prodotti chimici LIQUIDI altamente corrosivi.
Norma di riferimento: BS 5842 a richiesta prodotto secondo le NORME EN 13765 e le TMD.
VANTAGGI:
di eccezionale flessibilità e maneggevolezza, impiego in ambienti sottoposti a normative ATEX grazie alla conducibilità elettrica assicurata dalle due spire in acciaio. IMPIEGHI: Aspirazione e scarico di prodotti petroliferi e derivati con tenore aromatico fino al 100% per il travaso di liquidi infiammabili negli impianti stradali , ferroviari , industriali autocisterne , depositi. Ideale per la sua leggerezza e maneggevolezza e flessibilità nell'impiego manuale. Ovunque si necessiti di una resistenza chimica anche sulla superficie del tubo.
STRUTTURA:
composta di strati di films in PTFE compressi fra due spirali di acciaio INOX AISI304 (a richiesta spirale in acciaio INOX AISI316 o con rivestimento in Polipropilene). Rivestimento esterno è in tela poliestere rivestita di PVC colore ROSSO, aspetto ondulato con spirale metallica a vista.
Aspirazione massima 0,9 bar (circa vuoto).
Temperatura di impiego: -40° +115° C.
Pressione massima di esercizio 14 bar/scoppio 56 bar (su richiesta anche in versione con pressione massima di lavoro 10 bar /scoppio 40 bar).
Fornito esclusivamente in lunghezze di impiego con raccordi assemblati in: alluminio, ottone, polipropilene, acciaio inox.
Possibilità di avere montati raccordi tipo: maschio, femmina, Cam-lock, Guillemin, Rapidi, flange fisse/girevoli ISO PN10/16, ASA 150.
Norma di riferimento: BS 5842 a richiesta prodotto secondo le NORME EN 13765 e le TMD.
VANTAGGI:
di eccezionale flessibilità e maneggevolezza, impiego in ambienti sottoposti a normative ATEX grazie alla conducibilità elettrica assicurata dalle due spire in acciaio. IMPIEGHI: Aspirazione e scarico di prodotti petroliferi e derivati con tenore aromatico fino al 100% per il travaso di liquidi infiammabili negli impianti stradali , ferroviari , industriali autocisterne , depositi. Ideale per la sua leggerezza e maneggevolezza e flessibilità nell'impiego manuale. Ovunque si necessiti di una resistenza chimica anche sulla superficie del tubo.
STRUTTURA:
composta di strati di films in PTFE compressi fra due spirali di acciaio INOX AISI304 (a richiesta spirale in acciaio INOX AISI316 o con rivestimento in Polipropilene). Rivestimento esterno è in tela poliestere rivestita di PVC colore ROSSO, aspetto ondulato con spirale metallica a vista.
Aspirazione massima 0,9 bar (circa vuoto).
Temperatura di impiego: -40° +115° C.
Pressione massima di esercizio 14 bar/scoppio 56 bar (su richiesta anche in versione con pressione massima di lavoro 10 bar /scoppio 40 bar).
Fornito esclusivamente in lunghezze di impiego con raccordi assemblati in: alluminio, ottone, polipropilene, acciaio inox.
Possibilità di avere montati raccordi tipo: maschio, femmina, Cam-lock, Guillemin, Rapidi, flange fisse/girevoli ISO PN10/16, ASA 150.
| Dimensione Ø mm |
Raggio di curvatura mm |
Peso kg/m |
Lunghezza massima di produzione m |
|---|---|---|---|
| 25x37 | 100 | 0,84 | 30 |
| 32x43 | 120 | 1,03 | 30 |
| 40x52 | 140 | 1,26 | 30 |
| 50x62 | 180 | 1,55 | 30 |
| 65x78,5 | 200 | 2,51 | 30 |
| 80x95 | 280 | 2,88 | 30 |
| 100x121 | 400 | 4,70 | 20 |
| 125x149 | 450 | 8,16 | 15 |
| 150x180 | 500 | 10,80 | 20 |
| 200x234 | 740 | 17,60 | 20 |
| 250x297 | 920 | 22,50 | 12 |
