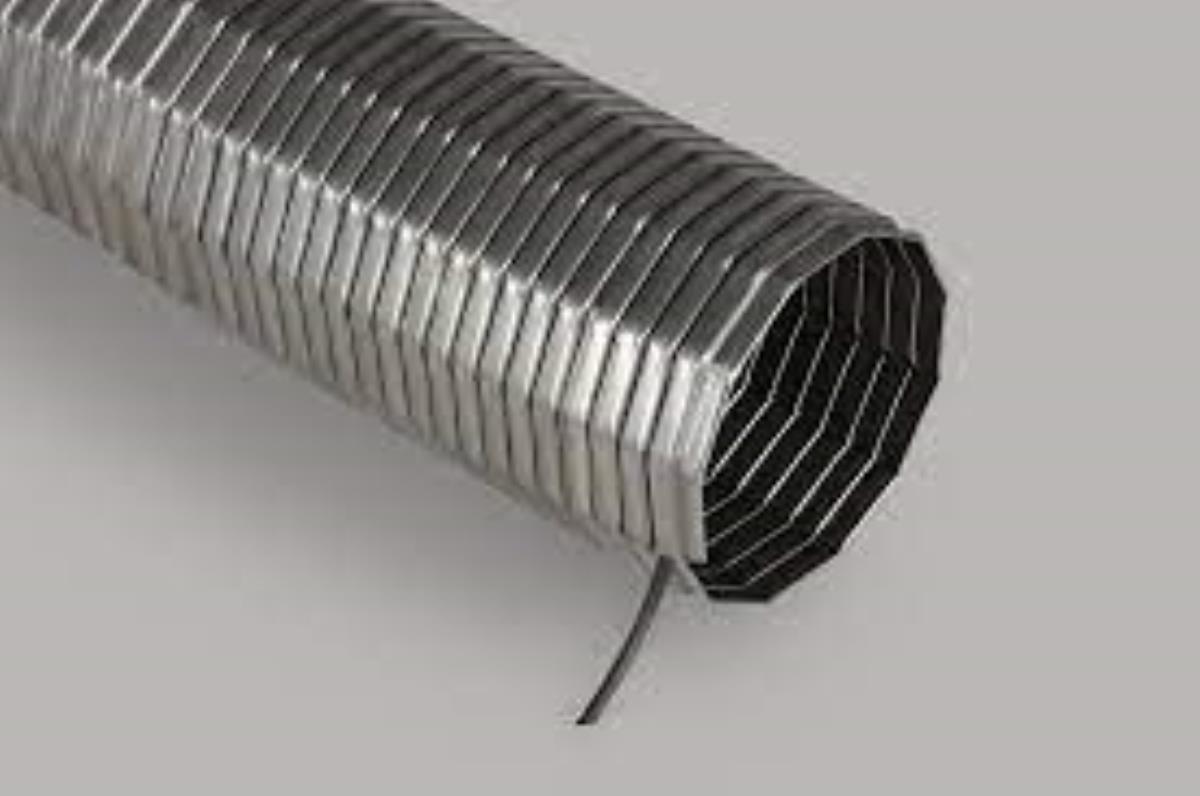

TUBO METALFLEX POLIGONALE con guarnizione
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi metallici flessibili
Scarica scheda in formato pdf
APPLICAZIONI
- Tubo per alta produttività di polvere abrasiva, materiale sfuso, granuli e gas
- area potenzialmente esplosiva
- Sistema di estrazione, sistema di depolverazione, sistema di filtraggio, aspirazione di nebbia d'olio
- Estrazione della polvere di legno, trucioli di legno: industria del legno, produzione di mobili, segheria
- Cartiera, industria della carta, confezionatrice: aspirazione del bordo
- Estrazione ad alta temperatura: forno, fonderia, altoforno, fusione, industria ceramica, industria del vetro, acciaieria, fonderia di alluminio
PROPRIETÀ
- resistente all'abrasione
- ottima resistenza al calore
- Difficilmente infiammabile
- Parete elettricamente conduttiva: resistenza del volume e resistenza superficiale <10³ (acc. NFPA 652 <10⁶ Ω)
- secondo ATEX 2014/34/UE (1999/92/CE) e TRGS 727 tedesco: trasporto pneumatico di polveri infiammabili e materiali sfusi (Zona 20, 21, 22 all'interno)
- Conforme alla normativa RoHS
- Tubo di metallo con singola banda metallica profilata, acciaio zincato.
- Profilo agganciato con guarnizione in fibra di vetro.
CAMPO DI TEMPERATURA: fino a 400°C
VARIANTI DI CONSEGNA:
- Altre dimensioni disponibili su richiesta
- senza guarnizione
- con guarnizione in gomma
- con sistema di collemento rapido
- Giunti a saldare
- Sistema di collegamento Flangiato
- Imbuti di riduzione
| Diametro interno mm |
Diametro esterno mm |
Raggio di curvatura mm |
Peso al metro Kg |
| 20 | 24 | 90 | 0,35 |
| 25 | 29 | 98 | 0,43 |
| 30 | 34 | 115 | 0,51 |
| 32 | 36 | 124 | 0,55 |
| 35 | 39 | 133 | 0,59 |
| 38 | 42 | 136 | 0,65 |
| 40 | 45 | 135 | 0,68 |
| 45 | 50 | 143 | 0,76 |
| 50 | 55 | 155 | 0,84 |
| 55 | 60 | 173 | 0,90 |
| 60 | 66 | 185 | 1,01 |
| 63 | 71 | 198 | 1,09 |
| 70 | 76 | 205 | 1,17 |
| 75 | 81 | 218 | 1,25 |
| 80 | 86 | 230 | 1,34 |
| 90 | 97 | 235 | 1,85 |
| 100 | 107 | 250 | 2,04 |
| 110 | 117 | 275 | 2,24 |
| 120 | 127 | 320 | 2,44 |
| 125 | 132 | 338 | 2,54 |
| 130 | 139 | 345 | 2,93 |
| 140 | 149 | 360 | 3,13 |
| 150 | 159 | 385 | 3,35 |
| 160 | 169 | 410 | 3,57 |
| 170 | 179 | 435 | 3,72 |
| 178 | 189 | 455 | 4,01 |
| 200 | 211 | 460 | 5,51 |
| 225 | 236 | 518 | 6,18 |
| 250 | 261 | 575 | 6,85 |
| 275 | 286 | 633 | 7,52 |
| 300 | 311 | 700 | 8,20 |
GALVANIZED POLYGONAL METALFLEX PIPE
