Fascetta COSTANT TORQUE INOX
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili specifici per sale prova motori
Scarica scheda in formato pdf
Fascette a tensione costante utilizzate su tubi soggetti a variazioni diametrali causate dalle dilatazioni termiche dovute alle notevoli sollecitazione dei motori a combustione interna e alle loro notevoli vibrazioni.
il controllo dinamico delle molle a tazza garantisce una elevata coppia di serraggio, sempre costante.
In presenza di perdite di fluido causate da fascette tradizionali, l'impiego di queste fascette consente di ridurre notevolmente i costi di manutenzione e di rabbocco liquidi. Bordi arrotondati per dare massima protezione ai tubi.
Banda e cassetto in acciaio inox AISI300 - virte in acciaio inox AISI410.
il controllo dinamico delle molle a tazza garantisce una elevata coppia di serraggio, sempre costante.
In presenza di perdite di fluido causate da fascette tradizionali, l'impiego di queste fascette consente di ridurre notevolmente i costi di manutenzione e di rabbocco liquidi. Bordi arrotondati per dare massima protezione ai tubi.
Banda e cassetto in acciaio inox AISI300 - virte in acciaio inox AISI410.
| Larghezza Banda 14,3mm | Larghezza Banda 16mm | ||
| Campo di serraggio mm | confezione minima |
Campo di serraggio mm |
confezione minima |
| 13-23 | 50 | 25-45 | 50 |
| 14-27 | 50 | 32-54 | 50 |
| 17-32 | 50 | 45-67 | 50 |
| 21-38 | 50 | 57-79 | 50 |
| 21-44 | 50 | 70-92 | 50 |
| 27-51 | 10 | 83-105 | 50 |
| 33-57 | 10 | 95-118 | 50 |
| 40-64 | 10 | 108-130 | 50 |
| 46-70 | 10 | 121-143 | 50 |
| 52-76 | 10 | 133-156 | 25 |
| 59-83 | 10 | 146-168 | 25 |
| 65-89 | 10 | 159-181 | 25 |
| 71-95 | 10 | 172-194 | 25 |
| 78-102 | 10 | 184-206 | 25 |
| - | - | 197-219 | 25 |
| - | - | 210-232 | 25 |

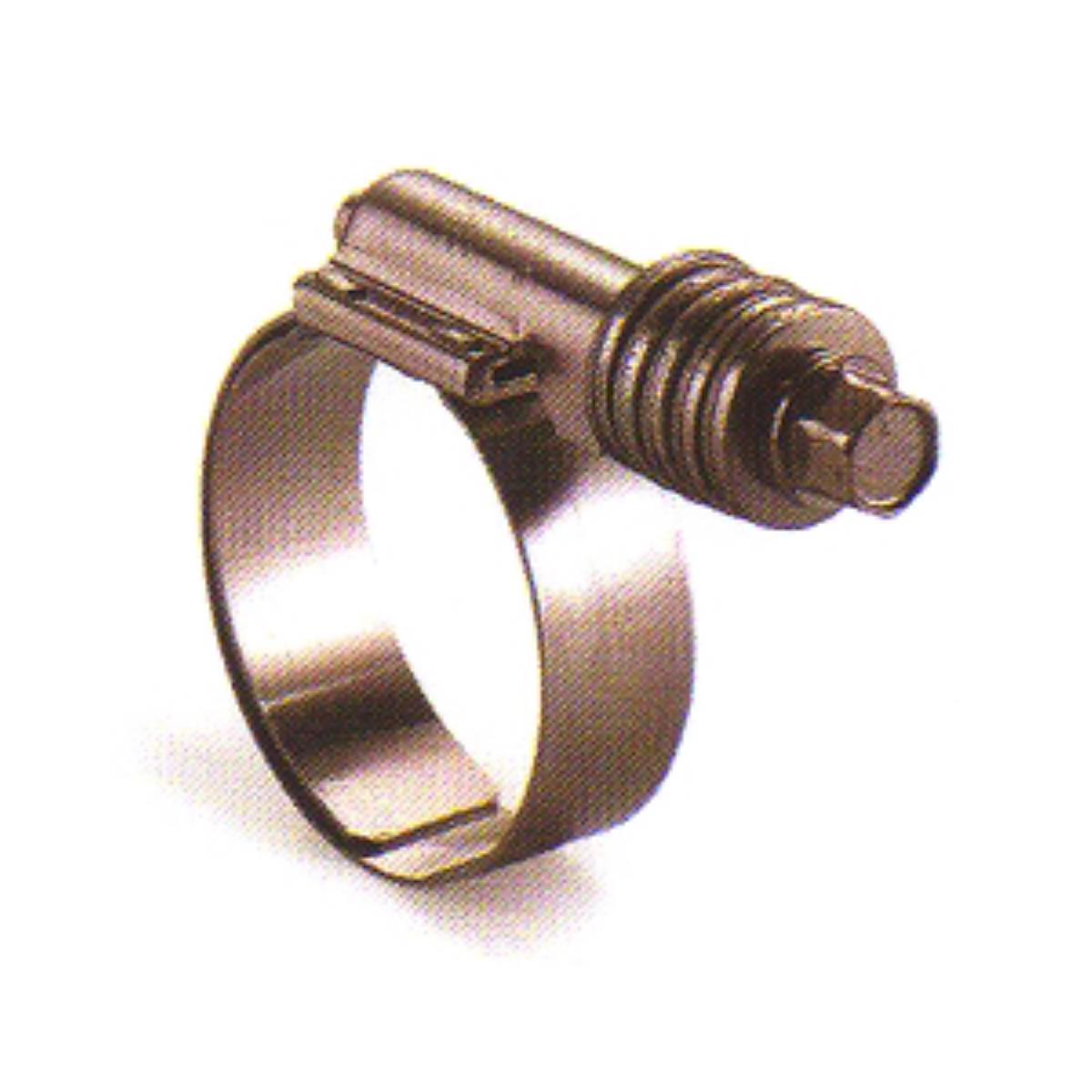

COSTANT TORQUE INOX clamp
