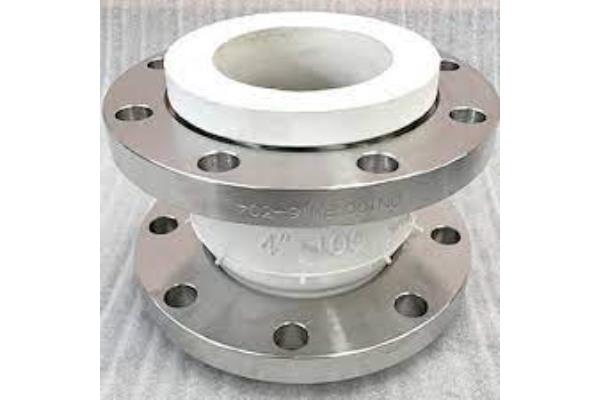

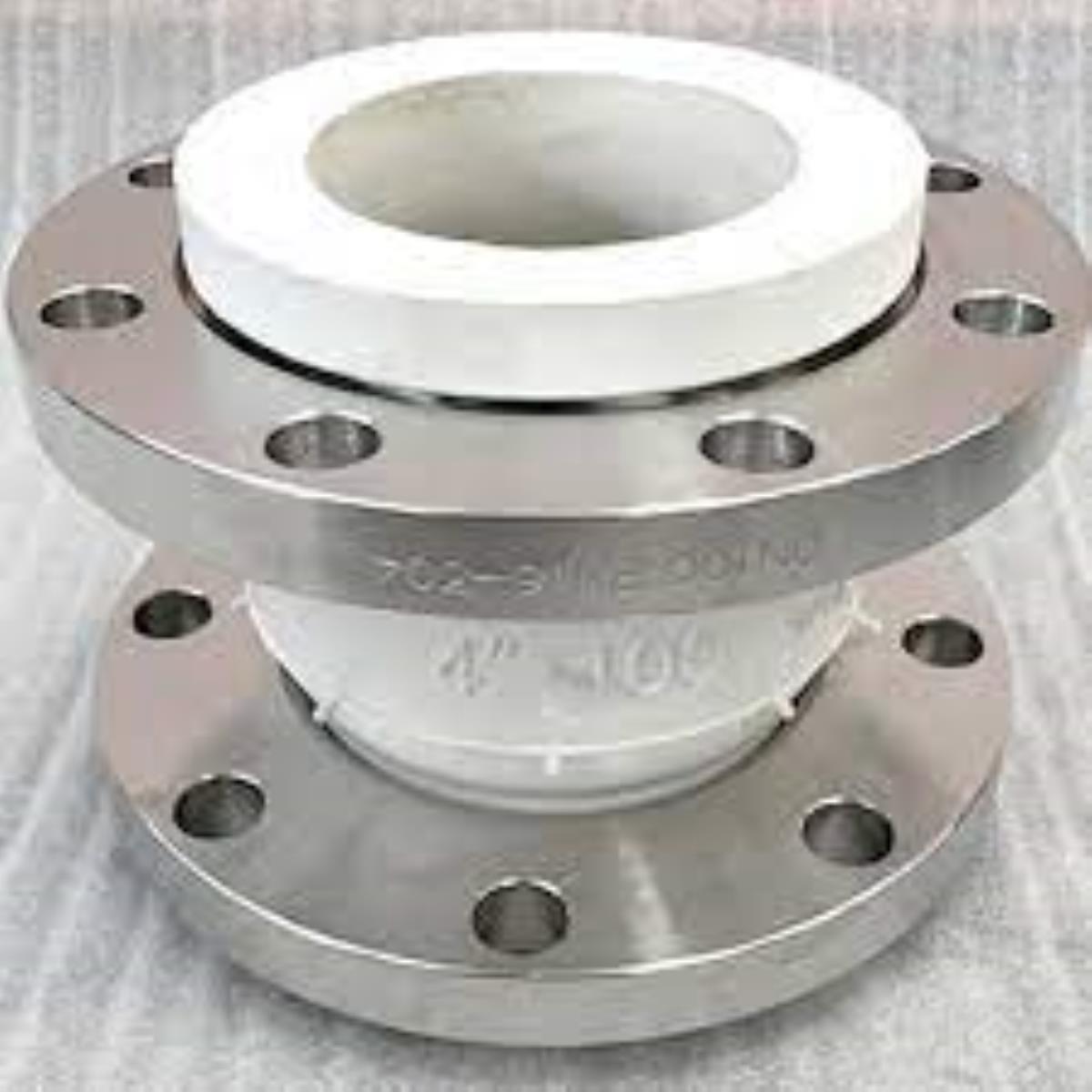

COMPENSATORE GOMMATO MONO ONDA type EF
CATALOGO ON-LINE › COMPENSATORI FLANGIATI GOMMATI › COMPENSATORI IN GOMMA FLANGIATI AD UN ONDA
Scarica scheda in formato pdf
Questi compensatori sono costruiti con gomma bianca nitrilica grado alimentare.
Sono corredati di flange girevoli in acciaio zincato, costituiti da un corpo elastico MONO ONDA in gomma, rinforzato con un intreccio di fili di nylon che li rendono resistenti alle sollecitazioni dovute alla pressione durante l’utilizzo ed ai movimenti che devono assorbire.
Il gradino di tenuta tra la flangia del giunto e la controflangia, è rinforzato a sua volta con un anello in acciaio zincato che evita (entro i limiti di utilizzo consentiti dal giunto), lo scalzamento del corpo in gomma dalla sede della flangia, oltre a dare maggiori garanzie di indeformabilità durante l’utilizzo, situazione che potrebbe portare a perdite di tenuta del giunto stesso.
STRUTTURA :
Flange girevoli: acciaio al carbonio zincato
Gradino di rinforzo: acciaio al carbonio zincato
Elastomero: gomma sintetica speciale colore bianco
Rinforzo: fibra sintetica in Nylon
Mescola di gomma disponibili: NITRILE
Massima pressione di esercizio: 16 bar
Pressione di scoppio: 60 bar
Depressione: 650mm/Hg
Temperatura di esercizio: -20 ÷ 100°C
Sono corredati di flange girevoli in acciaio zincato, costituiti da un corpo elastico MONO ONDA in gomma, rinforzato con un intreccio di fili di nylon che li rendono resistenti alle sollecitazioni dovute alla pressione durante l’utilizzo ed ai movimenti che devono assorbire.
Il gradino di tenuta tra la flangia del giunto e la controflangia, è rinforzato a sua volta con un anello in acciaio zincato che evita (entro i limiti di utilizzo consentiti dal giunto), lo scalzamento del corpo in gomma dalla sede della flangia, oltre a dare maggiori garanzie di indeformabilità durante l’utilizzo, situazione che potrebbe portare a perdite di tenuta del giunto stesso.
STRUTTURA :
Flange girevoli: acciaio al carbonio zincato
Gradino di rinforzo: acciaio al carbonio zincato
Elastomero: gomma sintetica speciale colore bianco
Rinforzo: fibra sintetica in Nylon
Mescola di gomma disponibili: NITRILE
Massima pressione di esercizio: 16 bar
Pressione di scoppio: 60 bar
Depressione: 650mm/Hg
Temperatura di esercizio: -20 ÷ 100°C
| Diametro nominale |
Lunghezza | Ø Foro |
Ø labbro |
Movimenti ammissibili | |||||
| Assiali | Laterale | Angolare | |||||||
| inch. | mm | mm | mm | mm | compressione | allungamento | +/- | +/- | |
| 1" | 25 | 130 | 25 | 50 | 30 | 20 | 30 | 30° | |
| 1"1/4 | 32 | 130 | 40 | 69 | 30 | 20 | 30 | 30° | |
| 1"1/2 | 40 | 130 | 40 | 60 | 30 | 20 | 30 | 30° | |
| 2" | 50 | 130 | 52 | 86 | 30 | 20 | 30 | 30° | |
| 2"1/2 | 65 | 130 | 68 | 106 | 30 | 20 | 30 | 30° | |
| 3" | 80 | 130 | 76 | 116 | 30 | 20 | 30 | 30° | |
| 4" | 100 | 130 | 103 | 150 | 30 | 20 | 30 | 20° | |
| 5" | 125 | 130 | 128 | 180 | 30 | 20 | 30 | 20° | |
| 6" | 150 | 130 | 152 | 209 | 30 | 20 | 30 | 20° | |
| 8" | 200 | 130 | 194 | 260 | 30 | 30 | 30 | 10° | |
| 10" | 250 | 130 | 250 | 320 | 10 | 30 | 10 | 5° | |
| 12" | 300 | 130 | 300 | 367 | 10 | 30 | 10 | 5° | |
SINGLE WAVE RUBBER COMPENSATOR type EF
