FASCETTA CAVALCAFILO SENSO ORARIO



Scarica scheda in formato pdf

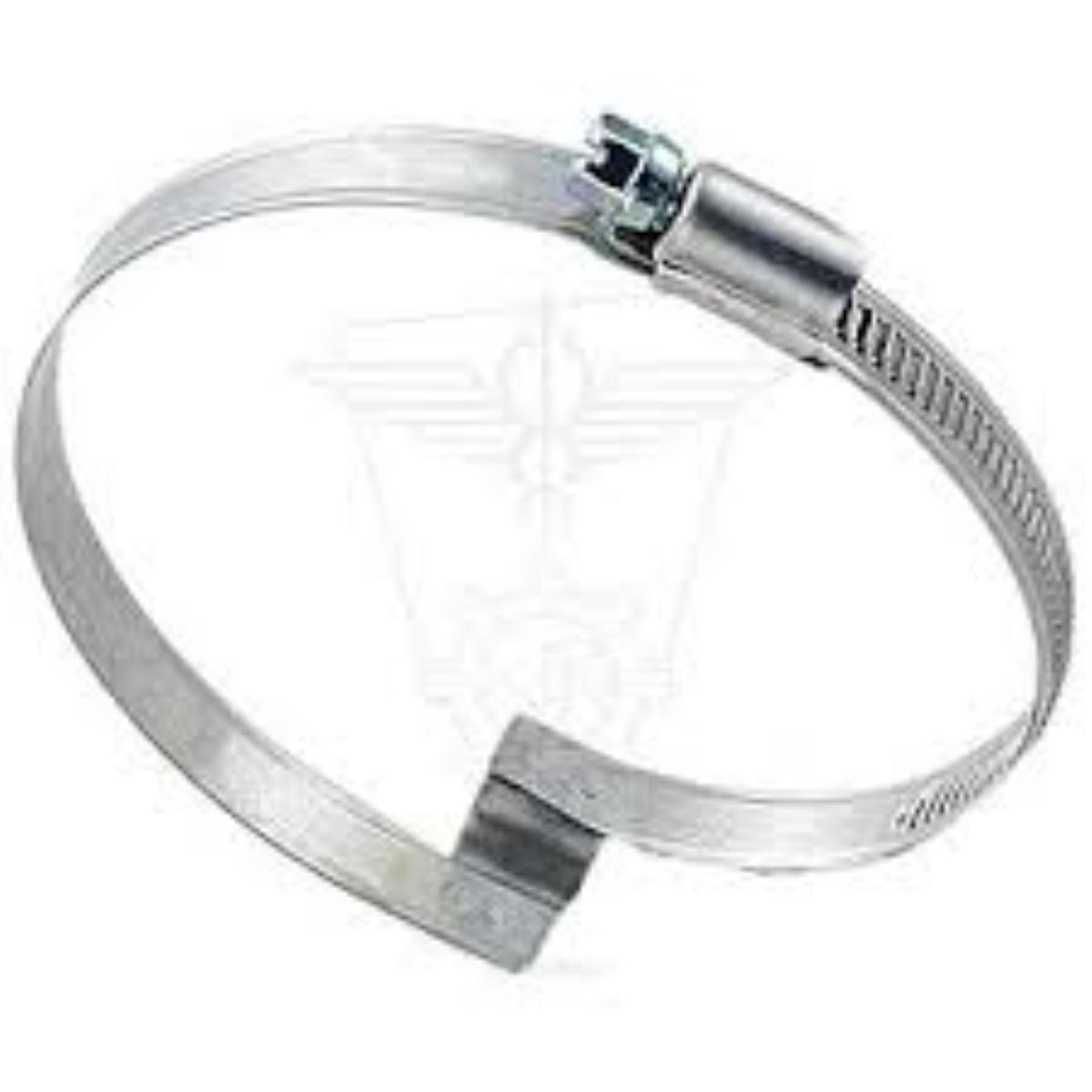

FASCETTA STRINGITUBO "CAVALCAFILO" IN SENSO ORARIO

PER TUBI CON SPIRALE ESTERNA O AGGRAFFATURA METALLICA,

IDEALE PER IL SERRAGGIO COSTANTE DEL TUBO AL CANOTTO DI COLLEGAMENTO.

Utilizzata per le condotte flessibi Aria/gas a bassa pressione dei tubi anche di grosse dimensioni.
Fascetta TORRO made in Germany con prestazioni e tenute elevate BANDA 12mm
La conformazione del sistema vite/cassetto è in grado di garantire alte coppie di serraggio e soddisfare le applicazioni più gravose; i bordi della banda sono arrotondati per evitare danneggiamenti ai tubi.

fornitura standard totalmente in acciaio W2 AISI 430

fornitura a richiesta totalmente in acciaio W4 AISI 304

– Cassa asimmetrica per inpedire la torsione del cassetto in chiusura

– distribuzione uniforme delle forze e sicurezza di montaggio Vite con collare guida integrato
– facilità di montaggio grazie al collare integrato nella vite che guida il nastro della fascetta
– Materiale di esecuzione e campo di serraggio indicati sul nastro
– prevenzione degli errori Posizione cassetto asimmetrica
– distribuzione uniforme della pressione di contatto
– migliore efficienza Nastro liscio o stampato internamente
– protezione ottimale del tubo grazie alla banda a bordi arrotondati



campo chiusura
IMBALLO
16-27 100
20-32 100
25-40 100
30-45 100
35-50 100
40-60 100
50-70 100
60-80 100
70-90 50
80-100 50
90-110 50
100-120 25
110-130 25
120-140 25
130-150 25
140-160 10
150-170 10
160-180 10
170-190 10
180-200 10
190-210 10
200-220 10
