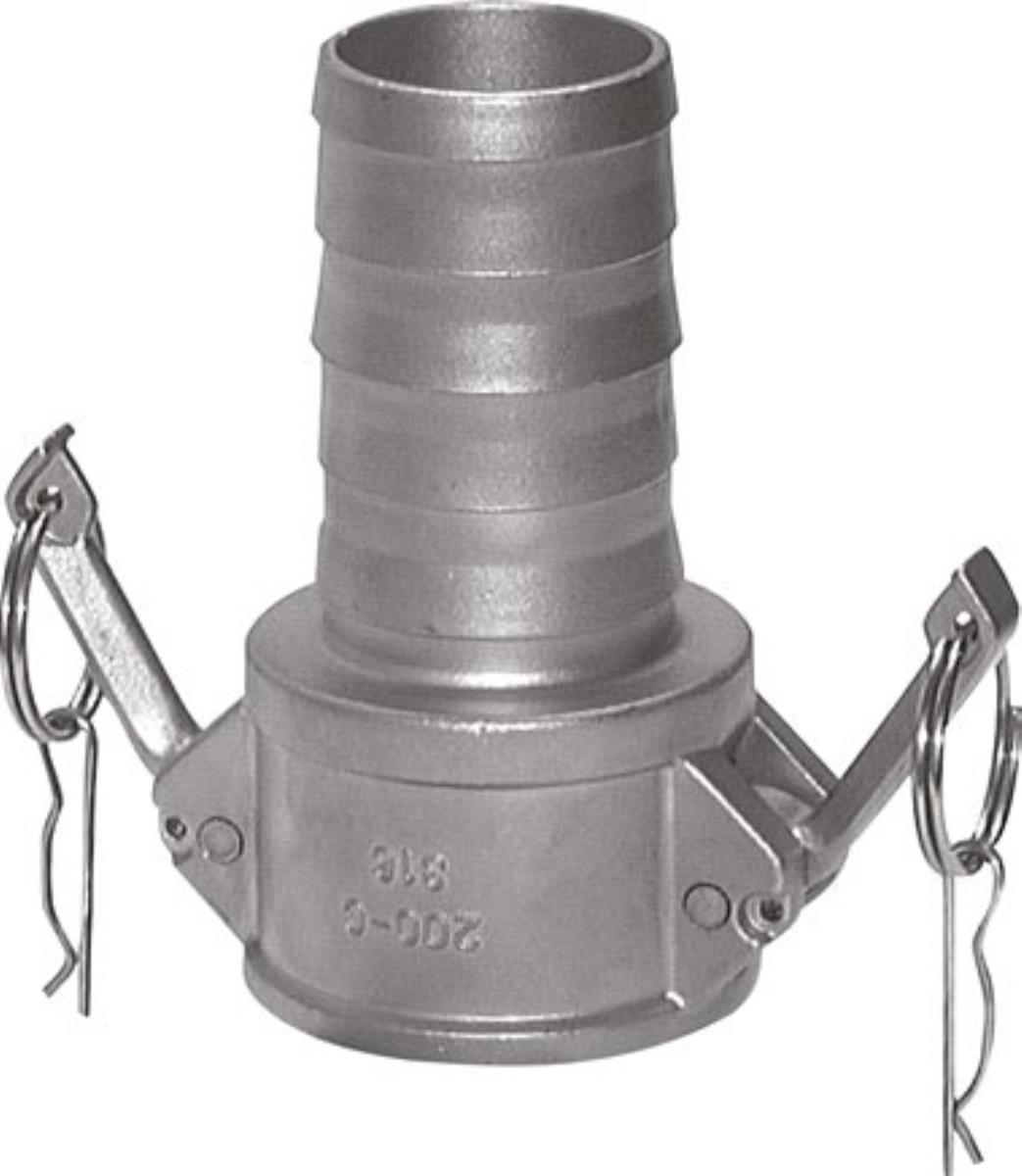

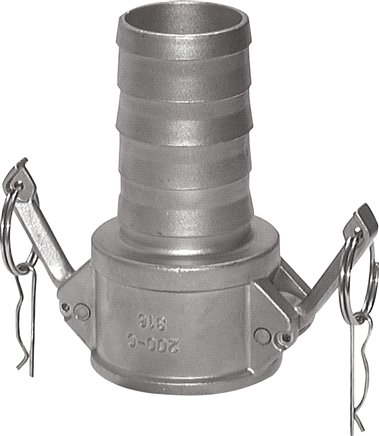

CAMLOCK TIPO C EN14420-7 - femmina portagomma



Scarica scheda in formato pdf
Questo tipo di raccordo è progettato per la giunzione rapida e sicura nel minor tempo possibile tra due tubazioni. Inserendo la versione maschio all'interno della versione FEMMINA si avrà  velocemente un accoppiamento meccanico a passaggio totale con il serraggio tramite due leve laterali, il cui eccentrico sul fulcro otterrà  il definitivo bloccaggio, tramite una spina o un sistema a molla si ottiene il fermo di sicurezza delle due alette. La tenuta è garantita da guarnizioni standard in gomma NBR oppure di diverso materiale a seconda del fluido di passaggio.
L'estremità di questo particolare raccordo è costituita da un portagomma liscio o a resca.
Ideale per l'impiego nella pressatura delle manichette flessibili tramite ghiere a pressare in acciaio che in fase di schiacciamento si agganciano all'anello posto sul portagomma prima del raccordo per garantire maggiore sicurezza contro lo sfilamento del raccordo.

MATERIALI disponibili : ACCIAIO AISI316


DIAMETRO

NOMINALE
DIAMETRO
PORTAGOMMA
mm
PRESSIONE

BAR
DN019 19 16
DN025 25 16
DN032 32 16
DN040 38 16
DN050 50 16
DN065 63 16
DN080 75 16
DN100 100 16
