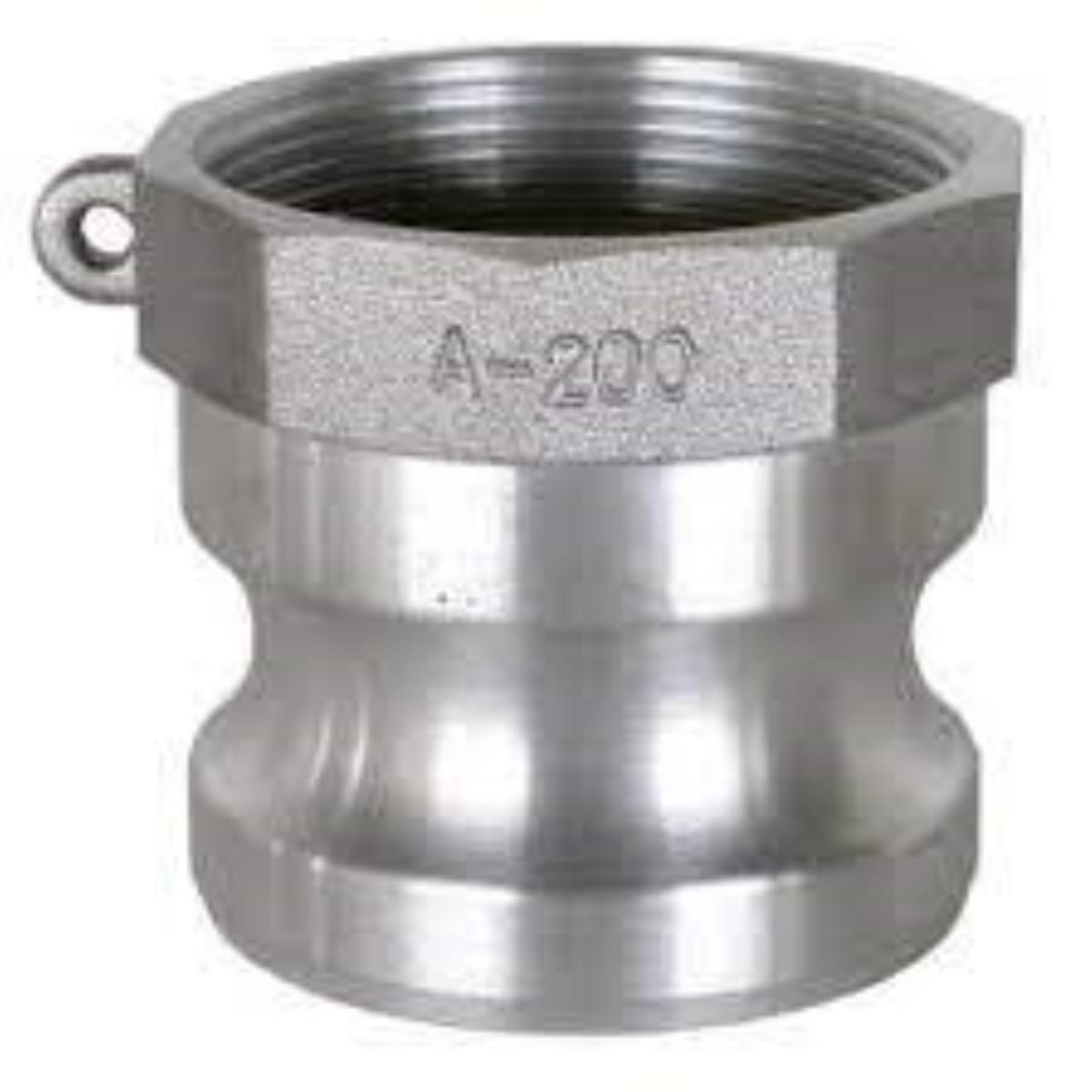

CAMLOCK TIPO A EN14420-7 - maschio filettato femmina
CATALOGO ON-LINE › RACCORDI PER MANUTENZIONE AGRICOLO-INDUSTRIALE › RACCORDI CAM LOCK
Scarica scheda in formato pdf
Questo tipo di raccordo è stato studiato per la giunzione rapida e sicura nel minor tempo possibile tra due tubazioni. Inserendo la versione maschio all'interno della versione femmina si avrà velocemente un accoppiamento meccanico a passaggio totale con il serraggio tramite due leve laterali, il cui eccentrico sul fulcro otterrà il definitivo bloccaggio, tramite una spina o un sistema a molla si ottiene il fermo di sicurezza delle due alette.
MATERIALI : ACCIAIO AISI316 - OTTONEFILETTATURA: BSPP/NF ISO 228-1
| DIAMETRO NOMINALE |
FILETTATURA BSP |
PRESSIONE AISI 316 BAR |
| DN 15 | 1/2" | 16 |
| DN 20 | 3/4" | 16 |
| DN 25 | 1" | 16 |
| DN 32 | 1"1/4 | 16 |
| DN 40 | 1"1/2 | 16 |
| DN 50 | 2" | 16 |
| DN 65 | 2"1/2 | 16 |
| DN 80 | 3" | 16 |
| DN 100 | 4" | 16 |
CAMLOCK FITTING TYPE A EN14420-7
