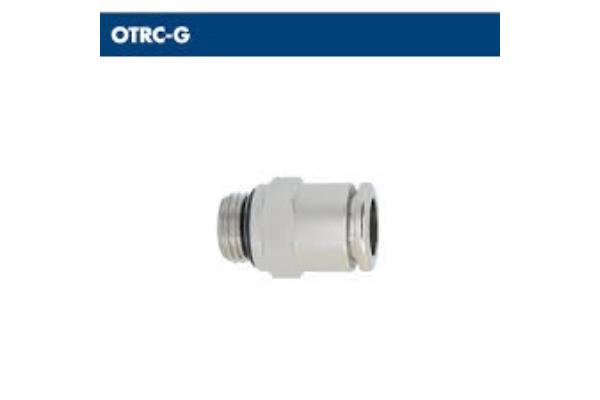

DIRITTO MASCHIO CILINDRICO BSPP NICHELATO
CATALOGO ON-LINE › RACCORDI PER ARIA COMPRESSA › RACCORDI E CONNESSIONI PER IMPIANTI PNEUMATICI › Serie 100 RACCORDI PNEUMATICI RAPIDI IN OTTONE NICHELATO SPINTORE METALLICO
Scarica scheda in formato pdf
Codice: art. 100_2 OTRC-G
art. 100_2 OTRC-G
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
art. 100_2 OTRC-G
DIRITTO MASCHIO CILINDRICO BSPP NICHELATO
Temperatura Esercizio: da -20 ºC a 80 ºC
Materiali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Tubi Utilizzabili: Tubo Poliammide · Tubo Polietilene · Tubo PoliuretanoTipi Oring: NBR senza siliconeMateriali Costruttivi: Ottone nichelato UNI EN 12164 CW 614N e UNI EN 12165 CW 617N
Fluidi Compatibili: Aria · Aria Compressa · Vuoto · Pressione Esercizio: 16 Bar
Confezione standard 10 pezzi.
| CODICE | Tubo | filetto | Lunghezza | Chiave | PESO |
| mm | conico | mm | gr. | ||
| OTRC04M5 | 4 | M5x0,8 | 19 | 9 | 5 |
| OTRC04G01 | 4 | G1/8" | 18,0 | 10 | 8 |
| OTRC04G02 | 4 | G1/4" | 18,0 | 10 | 11 |
| OTRC06M5 | 6 | M5x0,8 | 21,0 | 11 | 8 |
| OTRC06G01 | 6 | G1/8" | 19,5 | 12 | 9 |
| OTRC06G02 | 6 | G1/4" | 19,5 | 12 | 12 |
| OTRC08G01 | 8 | G1/8" | 24,5 | 14 | 14 |
| OTRC08G02 | 8 | G1/4" | 21,5 | 14 | 13,5 |
| OTRC08G03 | 8 | G3/8" | 21,5 | 14 | 20 |
| OTRC10G02 | 10 | G1/4" | 27,5 | 16 | 19 |
| OTRC10G03 | 10 | G3/8" | 25,0 | 16 | 22 |
| OTRC10G04 | 10 | G1/2" | 25,0 | 16 | 33 |
| OTRC12G02 | 12 | G1/4" | 30,0 | 19 | 28 |
| OTRC12G03 | 12 | G3/8" | 29,5 | 19 | 30 |
| OTRC12G04 | 12 | G1/2" | 28,0 | 19 | 37 |
NICKEL PLATED BSPP CYLINDRICAL MALE STRAIGHT
