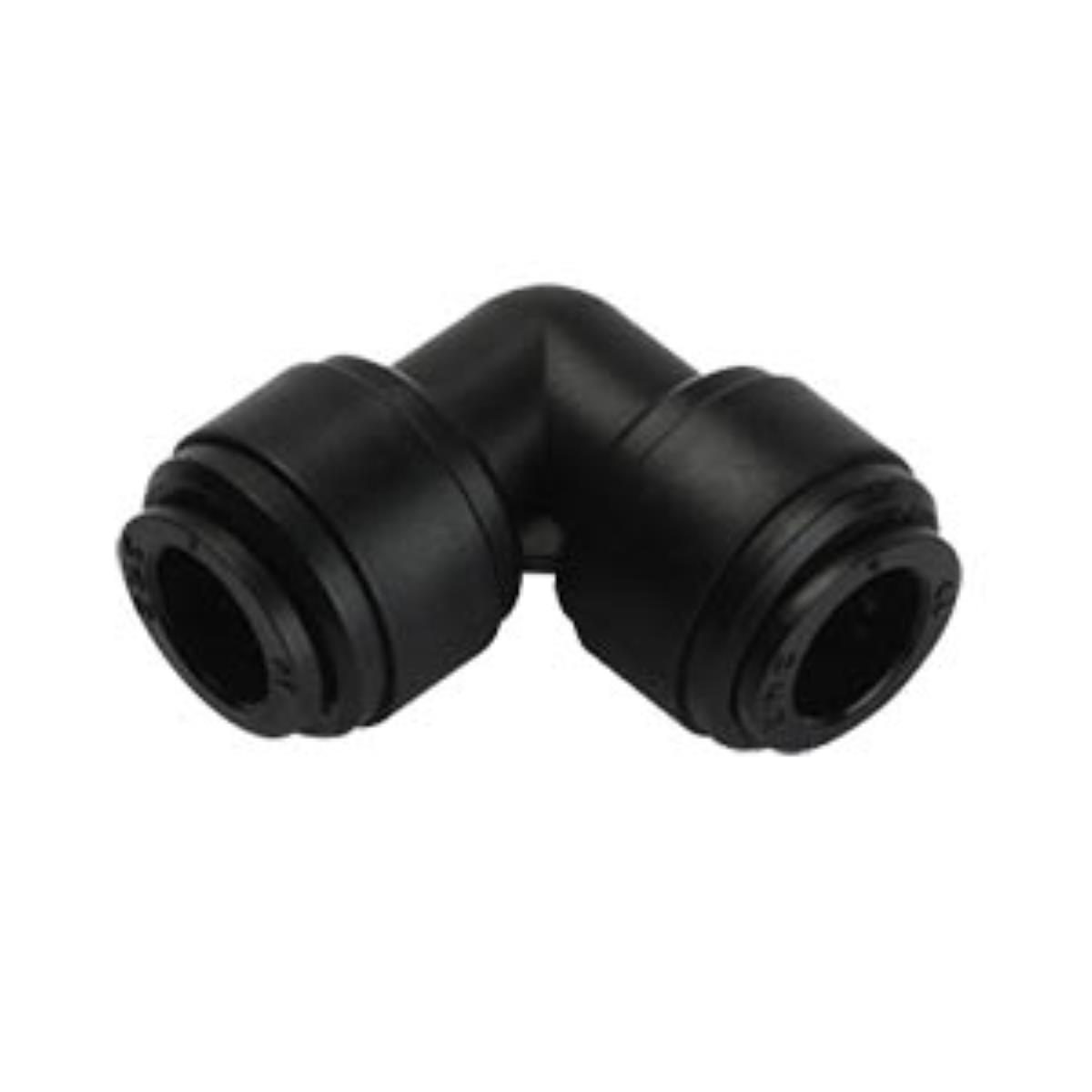

art.703 ANGOLO INTERMEDIO
CATALOGO ON-LINE › RACCORDI PER ARIA COMPRESSA › RACCORDI E CONNESSIONI PER IMPIANTI PNEUMATICI › Serie 700 RACCORDI RAPIDI IN POM
Scarica scheda in formato pdf
Codice: 703
INTERMEDIO A GOMITO
INTERMEDIO A GOMITO RIDOTTO
INTERMEDIO A GOMITO
| ØD1 | ØD2 | B1 | B2 | ØE1 | ØE2 | L | H | PESO | CONF. |
|---|---|---|---|---|---|---|---|---|---|
| 4 | 4 | 14,7 | 14,7 | 13,2 | 13,2 | 24,5 | 24,5 | 3,9 | 100 |
| 6 | 6 | 16,1 | 16,1 | 15,0 | 15,0 | 27,6 | 27,6 | 5,1 | 100 |
| 8 | 6 | 17,5 | 16,1 | 17,6 | 17,6 | 30,7 | 30,3 | 7,7 | 50 |
| 8 | 8 | 17,5 | 17,5 | 17,6 | 17,6 | 30,7 | 30,7 | 7,6 | 50 |
| 10 | 10 | 20,1 | 20,1 | 20,0 | 20,0 | 35,8 | 35,8 | 10,2 | 50 |
| 12 | 12 | 24,7 | 24,7 | 23,0 | 23,0 | 43,2 | 43,2 | 16,4 | 25 |
INTERMEDIO A GOMITO RIDOTTO
| ØD1 | ØD2 | B1 | B2 | ØE1 | ØE2 | L | H | PESO | CONF. |
| 8 | 4 | 17,5 | 14,7 | 17,6 | 13,2 | 28,3 | 29,7 | 5,9 | 50 |
| 10 | 6 | 20,1 | 16,1 | 23,0 | 17,6 | 37,8 | 36,1 | 12,6 | 50 |
| 10 | 8 | 20,1 | 17,5 | 20,0 | 20,0 | 35,8 | 35,5 | 10,2 | 50 |
| 12 | 6 | 24,7 | 16,1 | 23,0 | 17,6 | 38,5 | 36,1 | 12,0 | 50 |
| 12 | 8 | 24,7 | 17,5 | 23,0 | 17,6 | 38,5 | 36,5 | 11,9 | 50 |
| 12 | 10 | 24,7 | 20,1 | 23,0 | 23,0 | 43,2 | 42,5 | 17,3 | 25 |
| 15 | 15 | 29,4 | 29,4 | 28,0 | 28,0 | 52,2 | 52,2 | 27,4 | 20 |
| 22 | 22 | 33,8 | 33,8 | 35,5 | 35,5 | 63,9 | 63,9 | 46,8 | 9 |
art.703 INTERMEDIATE CORNER
