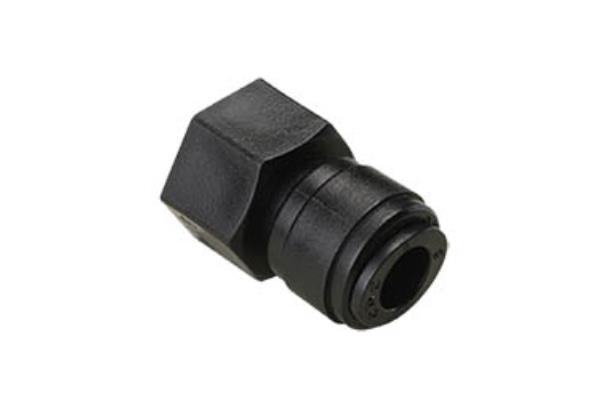

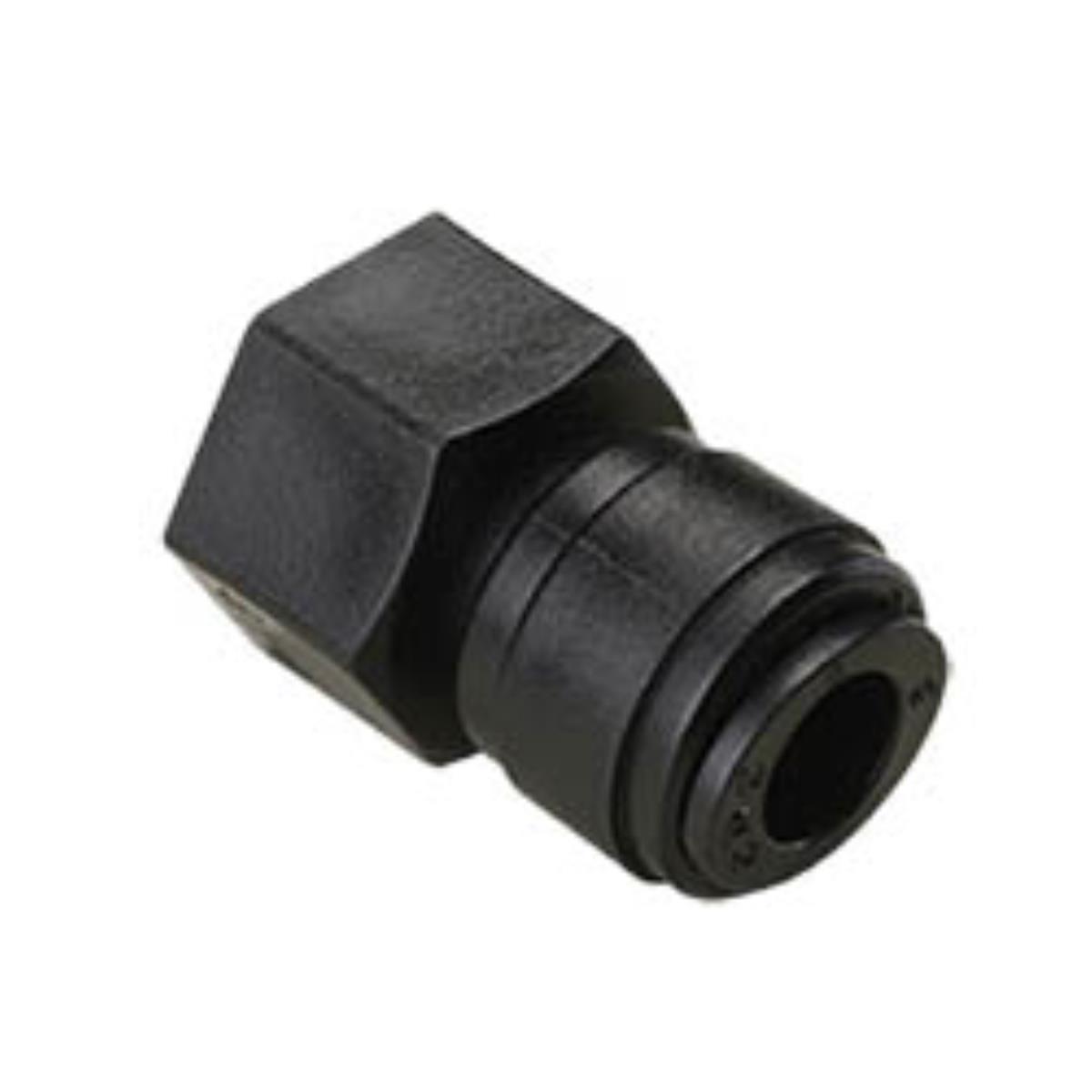

art.707 GIUNZIONE DIRITTA FEMMINA
CATALOGO ON-LINE › RACCORDI PER ARIA COMPRESSA › RACCORDI E CONNESSIONI PER IMPIANTI PNEUMATICI › Serie 700 RACCORDI RAPIDI IN POM
Scarica scheda in formato pdf
Codice: 707
| ØD | T | ØP | A | B | ØE | L | H (HEX) | PESO | CONF. |
|---|---|---|---|---|---|---|---|---|---|
| 8 | G1/8" | 17,6 | 6,0 | 17,5 | 19,2 | 27,5 | 17 | 6,0 | 50 |
| 8 | G1/4" | 17,6 | 8,5 | 17,5 | 21,5 | 29,5 | 19 | 6,7 | 50 |
| 8 | G3/8" | 17,6 | 9,0 | 17,5 | 27,3 | 31,0 | 24 | 9,7 | 50 |
| 8 | G1/2" | 20,0 | 12,5 | 17,5 | 30,0 | 38,0 | 27 | 13,8 | 25 |
| 10 | G3/8" | 23,0 | 9,0 | 20,1 | 27,3 | 37,0 | 24 | 13,7 | 25 |
| 10 | G1/2" | 20,0 | 12,5 | 20,1 | 30,0 | 38,3 | 27 | 13,3 | 25 |
| 12 | G3/8" | 23,0 | 9,0 | 24,7 | 27,3 | 37,7 | 24 | 13,0 | 25 |
| 12 | G1/2" | 23,0 | 12,5 | 24,7 | 30,0 | 41,7 | 27 | 15,4 | 25 |
| 4 | G1/8" | 17,6 | 6,0 | 14,7 | 19,2 | 26,9 | 17 | 6,0 | 50 |
| 8 | G3/4" | 20,0 | 10,0 | 17,5 | 41,6 | 36,6 | 36,7 | 39,2 | 20 |
| 10 | G1/4" | 23,0 | 8,5 | 20,1 | 21,5 | 34,5 | 19 | 10,8 | 50 |
| 10 | G3/4" | 20,0 | 10,0 | 20,1 | 41,6 | 36,9 | 36,7 | 38,6 | 20 |
| 12 | G1/4" | 23,0 | 9,0 | 24,7 | 27,3 | 37,7 | 24 | 13,0 | 25 |
art.707 STRAIGHT FEMALE JOINT
