CAM LOCK DI SICUREZZA INOX TIPO B
CATALOGO ON-LINE › RACCORDI PER L'INDUSTRIA CHIMICA E ALIMENTARE › RACCORDI CAMLOCK
Scarica scheda in formato pdf
Questo raccordo è stato studiato per la giunzione rapida e sicura nel minor tempo possibile tra due tubazioni. Inserendo la versione MASCHIO all'interno della versione FEMMINA si avrà velocemente un accoppiamento meccanico a passaggio totale con il serraggio tramite due leve laterali, il cui eccentrico sul fulcro otterrà il definitivo bloccaggio, tramite una spina o un sistema a molla si ottiene il fermo di sicurezza delle due alette. La tenuta è garantita da guarnizioni standard in gomma NBR oppure di diverso materiale a seconda del fluido di passaggio.

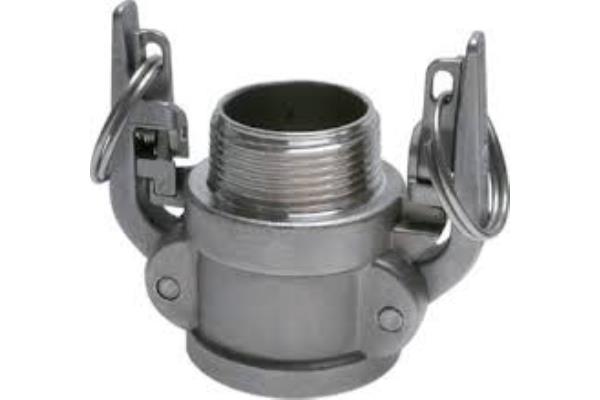

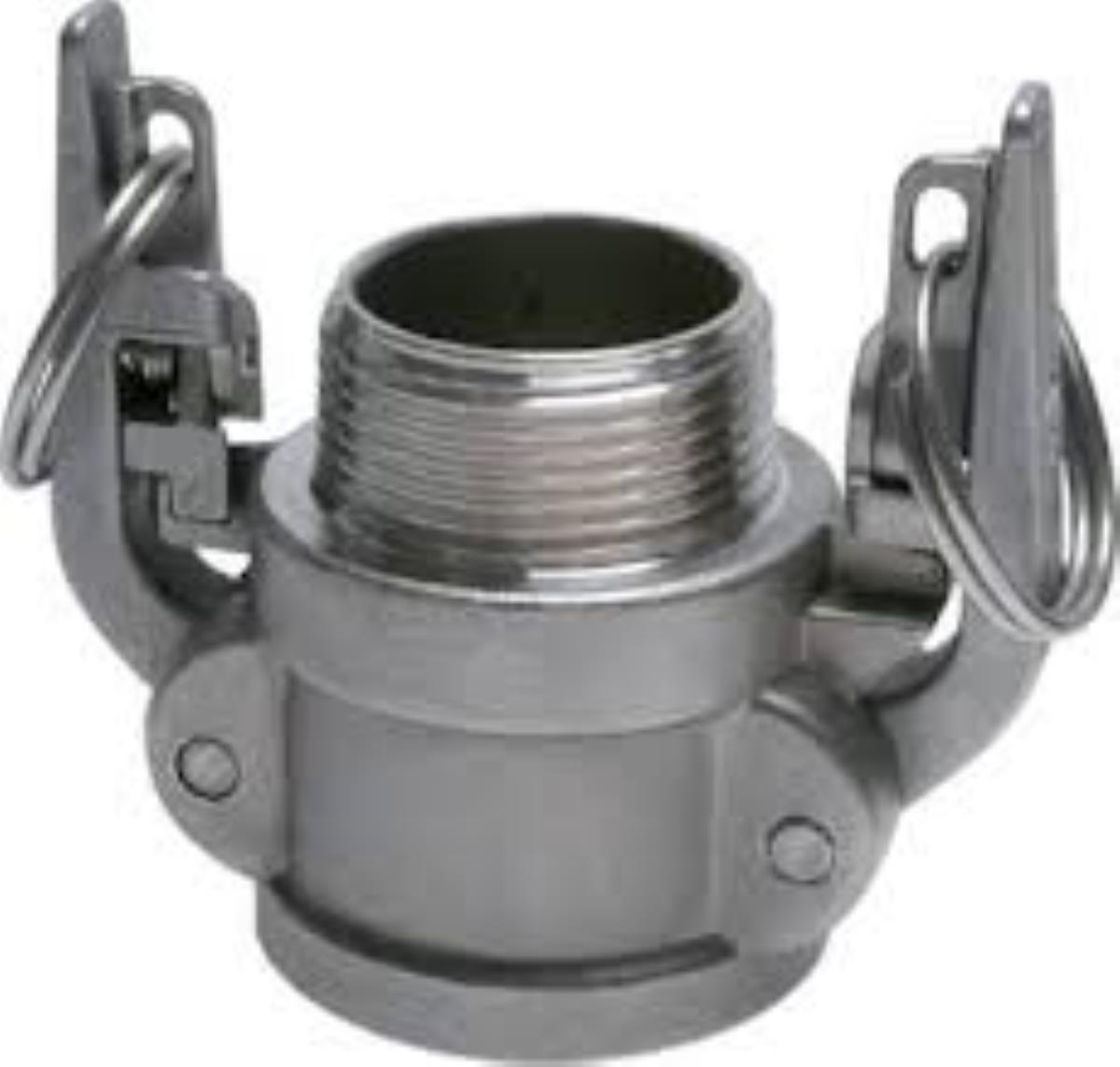

Versione filettata maschio con leve di sicurezza con sgancio manuale a molla
A norma secondo la regolamentazione Militare A-A-59326A.
MATERIALI disponibili : ACCIAIO AISI316
Versione filettata maschio con leve di sicurezza con sgancio manuale a molla
A norma secondo la regolamentazione Militare A-A-59326A.
MATERIALI disponibili : ACCIAIO AISI316
| DIAMETRO NOMINALE |
FILETTATURA BSP |
PRESSIONE AISI316 BAR |
| DN 20 | 3/4" | 16 |
| DN 25 | 1" | 16 |
| DN 50 | 2" | 16 |
STAINLESS STEEL SAFETY CAM LOCK TYPE B
