Questo raccordo è stato studiato per la giunzione rapida e sicura nel minor tempo possibile tra due tubazioni. Inserendo la versione MASCHIO all'interno della versione FEMMINA si avrà velocemente un accoppiamento meccanico a passaggio totale con il serraggio tramite due leve laterali, il cui eccentrico sul fulcro otterrà il definitivo bloccaggio, tramite una spina o un sistema a molla si ottiene il fermo di sicurezza delle due alette. La tenuta è garantita da guarnizioni standard in gomma NBR oppure di diverso materiale a seconda del fluido di passaggio.

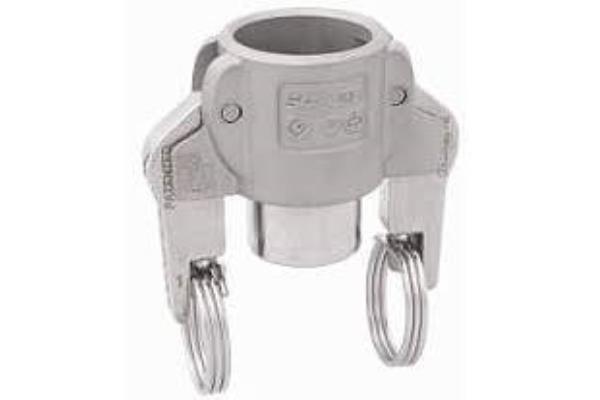

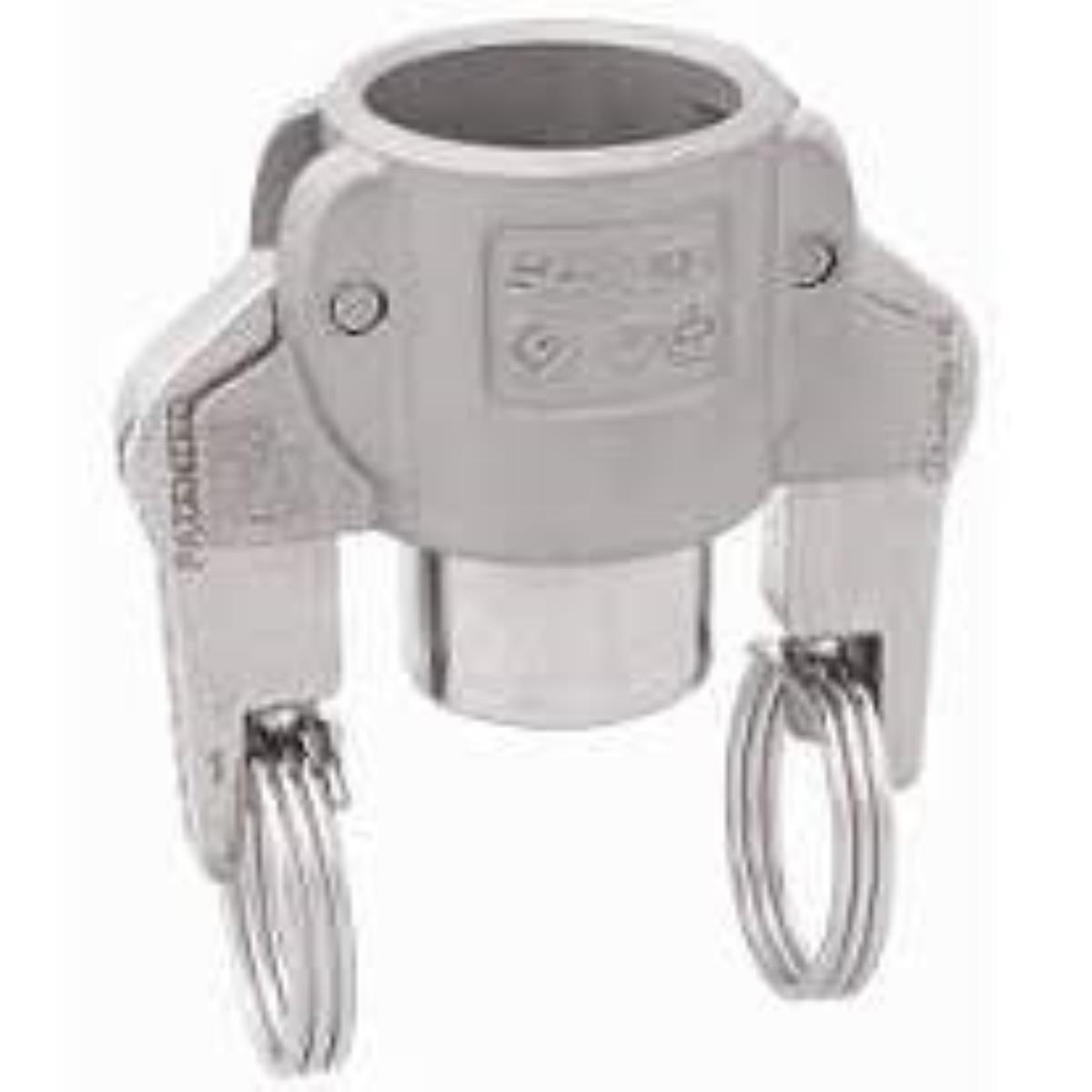

Versione con codolo liscio a saldare con leve di sicurezza con sgancio manuale a molla
A norma secondo la regolamentazione Militare A-A-59326A.
MATERIALI disponibili : ACCIAIO AISI316
DIAMETRO
NOMINALE |
Ø
CODOLO
mm |
PRESSIONE
AISI316
BAR |
| DN 20 |
26,7 |
16 |
| DN 25 |
33,7 |
16 |
| DN 32 |
42,4 |
16 |
| DN 40 |
48,3 |
16 |
| DN 50 |
60,3 |
16 |
| DN 65 |
76,1 |
16 |
| DN 80 |
88,9 |
16 |
| DN 100 |
114,3 |
16 |
