LOK SCP - Connettore per raccordi
CATALOGO ON-LINE › TUBI E RACCORDI PER IDROGENO E CELLE COMBUSTIBILI › CONNESSIONI INOX DI SICUREZZA › RACCORDI LOK DOPPIA OGIVA
Scarica scheda in formato pdf

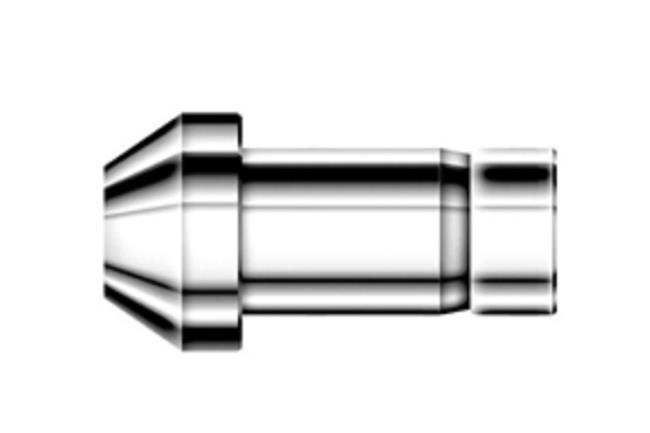

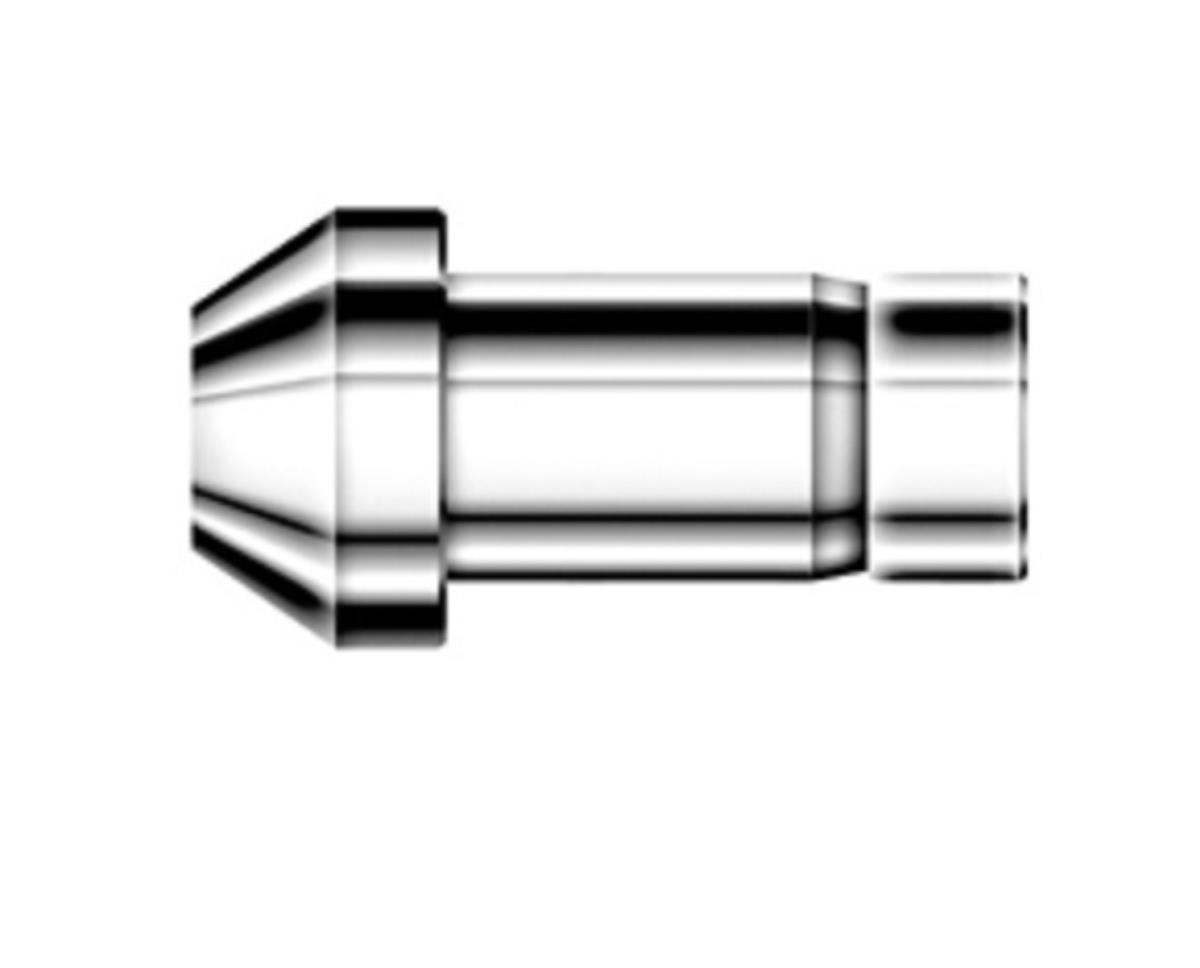

Connettore inox per permettere la connessione tra raccordi serie LOK senza l'utilizzo di tubo intermedio.

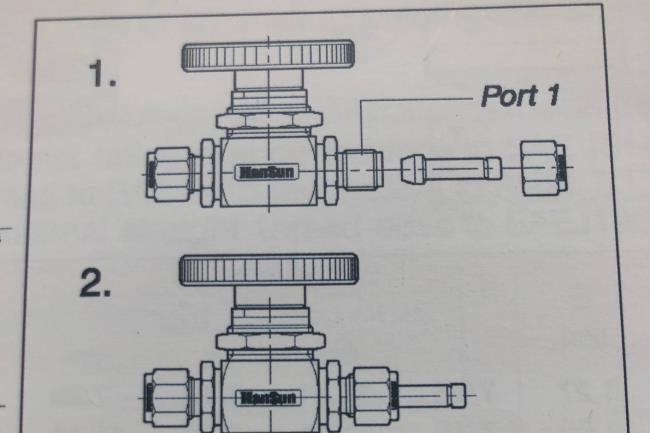

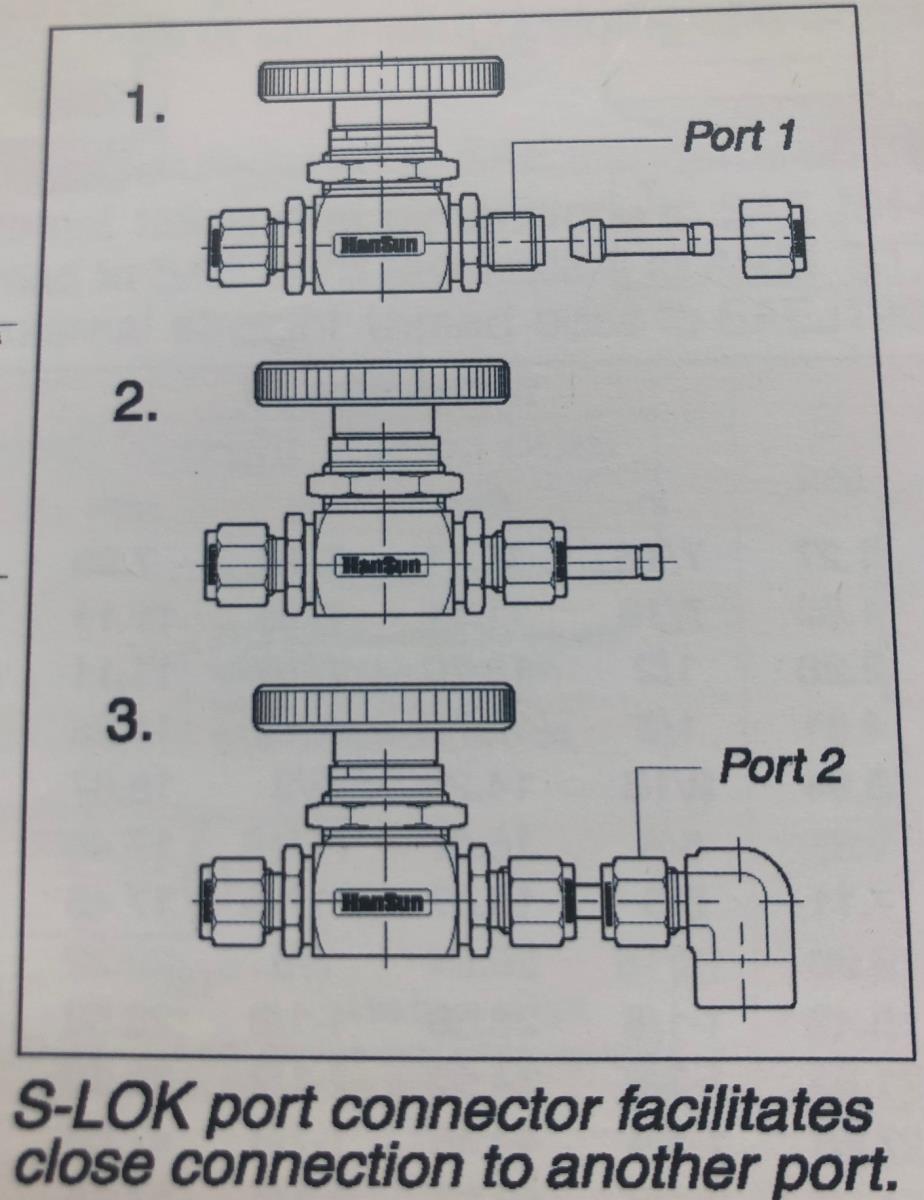

Istruzioni di installazione
1. Rimuovere il dado e le ghiere dalla porta 1 e posizionare solo il dado (senza ghiere) sul connettore della porta.
2. Con una chiave, serrare di 1/4” dalla posizione di serraggio a mano. (1/8 di giro per 1/8”, 3/16”, 2 mm, 3 mm e 4 mm)
3. Inserire l'altra estremità del connettore della porta nella porta 2 e serrare il dado di 1-1/4 giri con una chiave. Per 1/8”, 3 mm, serrare di 3/4 di giro dalla posizione di serraggio a mano.
CONFEZIONE MINIMA 10 PEZZI
CONNETTORI FRA RACCORDI IN POLLICI:
CONNETTORI FRA RACCORDI METRICI:
Istruzioni di installazione
1. Rimuovere il dado e le ghiere dalla porta 1 e posizionare solo il dado (senza ghiere) sul connettore della porta.
2. Con una chiave, serrare di 1/4” dalla posizione di serraggio a mano. (1/8 di giro per 1/8”, 3/16”, 2 mm, 3 mm e 4 mm)
3. Inserire l'altra estremità del connettore della porta nella porta 2 e serrare il dado di 1-1/4 giri con una chiave. Per 1/8”, 3 mm, serrare di 3/4 di giro dalla posizione di serraggio a mano.
CONFEZIONE MINIMA 10 PEZZI
CONNETTORI FRA RACCORDI IN POLLICI:
| CODICE | DN | L |
| inch | mm | |
| SCP-1 | 1/16" | 13,72 |
| SCP-2 | 1/8" | 22,35 |
| SCP-4 | 1/4" | 24,64 |
| SCP-5 | 5/16" | 25,90 |
| SCP-6 | 3/8" | 26,16 |
| SCP-8 | 1/2" | 35,81 |
| SCP-12 | 3/4" | 37,33 |
| SCP-16 | 1" | 48,00 |
CONNETTORI FRA RACCORDI METRICI:
| CODICE | DN | L |
| mm | mm | |
| SCP-3M | 3 | 22,20 |
| SCP-4M | 4 | 25,81 |
| SCP-6M | 6 | 24,60 |
| SCP-8M | 8 | 25,90 |
| SCP-10M | 10 | 26,10 |
| SCP-12M | 12 | 35,80 |
| SCP-15M | 15 | 37,40 |
| SCP-16M | 16 | 37,40 |
| SCP-18M | 18 | 37,40 |
| SCP-20M | 20 | 38,90 |
| SCP-22M | 22 | 39,20 |
| SCP-25M | 25 | 48,00 |
| SCP-28M | 28 | 63,50 |
| SCP-32M | 32 | 69,70 |
| SCP-38M | 38 | 81,90 |
LOK SCP - Fitting Connector
