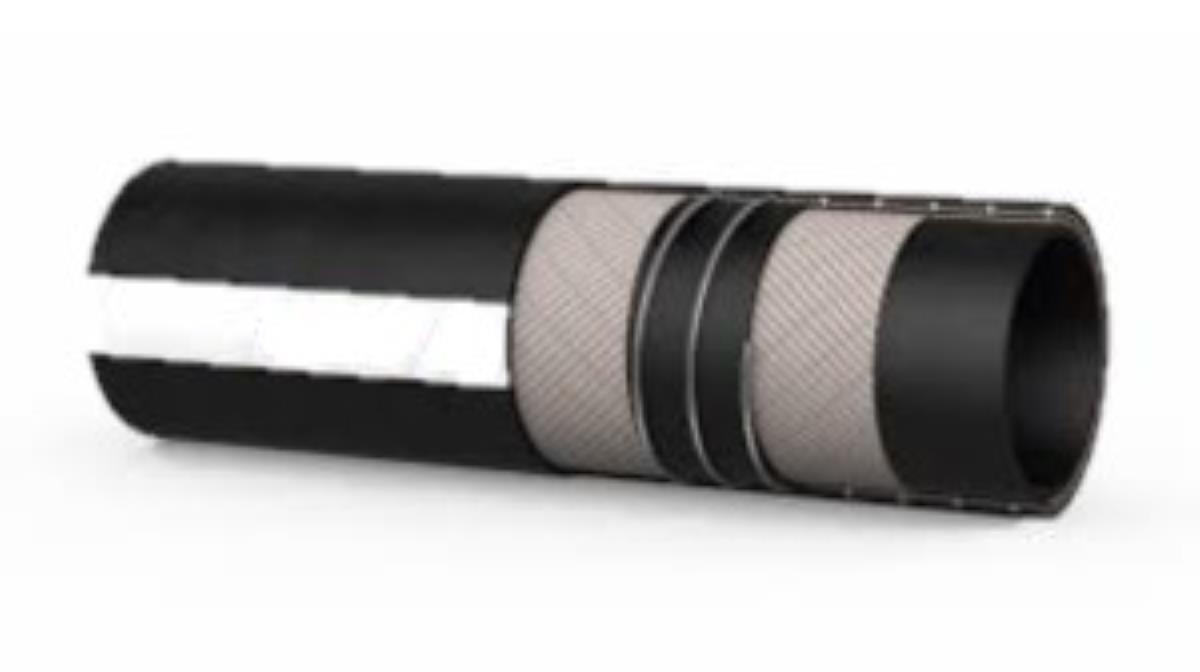

TUBO ABRASPIR
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili in gomma per aspirazione solidi altamente abrasivi
Scarica scheda in formato pdf
Struttura in speciale mescola antiabrasiva.
Sottostrato nero liscio in gomma altamente anti-abrasiva con
inserzioni tessili di rinforzo e spirale in acciaio e treccia di rame per messa a terra incorporata.
Copertura: nera antistatica (Resistività <106 Ω/m) impressione tela resistente all'abrasione e agli agenti atmosferici.
Varianti copertura:
LISCIA (CORD), LISCIA CON SPIRA IN ACCIAIO (SPL),
ONDULATA CON SPIRA IN ACCIAIO (SPO),
SEMIONDULATA CON SPIRA IN ACCIAIO (CLC),
GRECATA CON SPIRA IN ACCIAIO (SPG)
Impiego: aspirazione e mandata fluidi altamente abrasivi secchi o misti acqua come sabbia e ghiaia cemento e calcestruzzo.
Norme: perdite di abrasione del sottostrato secondo DIN 53516 50 +/- 5 mm 3.
Pressione massima di lavoro: versione da 5 o 10 bar, coefficente 3 di sicurezza
Temperatura di impiego: -40° +70°C.
Sottostrato nero liscio in gomma altamente anti-abrasiva con
inserzioni tessili di rinforzo e spirale in acciaio e treccia di rame per messa a terra incorporata.
Copertura: nera antistatica (Resistività <106 Ω/m) impressione tela resistente all'abrasione e agli agenti atmosferici.
Varianti copertura:
LISCIA (CORD), LISCIA CON SPIRA IN ACCIAIO (SPL),
ONDULATA CON SPIRA IN ACCIAIO (SPO),
SEMIONDULATA CON SPIRA IN ACCIAIO (CLC),
GRECATA CON SPIRA IN ACCIAIO (SPG)
Impiego: aspirazione e mandata fluidi altamente abrasivi secchi o misti acqua come sabbia e ghiaia cemento e calcestruzzo.
Norme: perdite di abrasione del sottostrato secondo DIN 53516 50 +/- 5 mm 3.
Pressione massima di lavoro: versione da 5 o 10 bar, coefficente 3 di sicurezza
Temperatura di impiego: -40° +70°C.
| Dimensione diametro interno mm |
Spessore sottostrato mm |
Peso teorico g/m |
Raggio minimo di curvatura mm |
Vuoto bar |
|---|---|---|---|---|
| 80 | 7 | 5,85 | 400 | 0,90 |
| 102 | 7 | 7,00 | 500 | 0,90 |
| 127 | 7 | 8,50 | 650 | 0,9 |
| 152 | 7 | 11,80 | 900 | 0,9 |
| 203 | 5,5 | 15,30 | 1650 | 0,9 |
| 254 | 5,5 | 20,60 | 2000 | 0,8 |
| 305 | 5,5 | 27,00 | 2750 | 0,8 |
ABRASPIR HOSE
