PERFORMER GL AD10H
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili in gomma per passaggio abrasivi industriali
Scarica scheda in formato pdf
Tubo flessibile in gomma per aspirazione o scarico idraulico di materiali fortemente abrasivi.
Vantaggi
Ottima resistenza all'abrasione. Può essere fornito tagliato a misura per l'accoppiamento in loco. Installazione semplice e veloce. Leggero e raggio di curvatura ridotto. Basso costo di installazione. Conducibilità elettrica assicurata dall'elica. Soppressione dei picchi di pressione. Riduzione delle perdite di carico. Smorzamento delle vibrazioni e del rumore. Ottima resistenza agli agenti atmosferici.
Sottostrato: NR resistente all'usura, liscio, nero.
Informazioni aggiuntive :
Basso allungamento sotto i 10 bar di pressione di esercizio.
Vantaggi
Ottima resistenza all'abrasione. Può essere fornito tagliato a misura per l'accoppiamento in loco. Installazione semplice e veloce. Leggero e raggio di curvatura ridotto. Basso costo di installazione. Conducibilità elettrica assicurata dall'elica. Soppressione dei picchi di pressione. Riduzione delle perdite di carico. Smorzamento delle vibrazioni e del rumore. Ottima resistenza agli agenti atmosferici.
Sottostrato: NR resistente all'usura, liscio, nero.

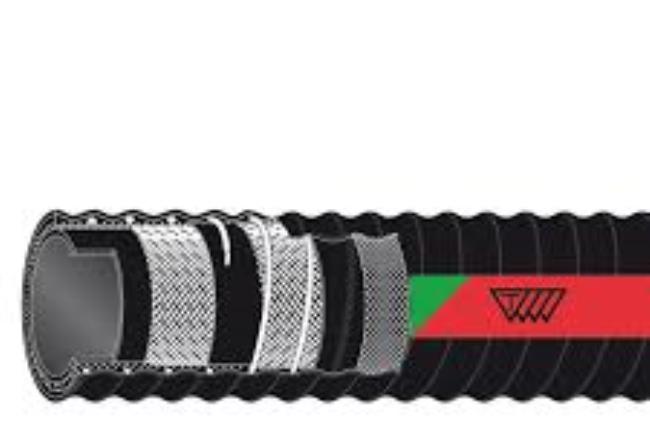

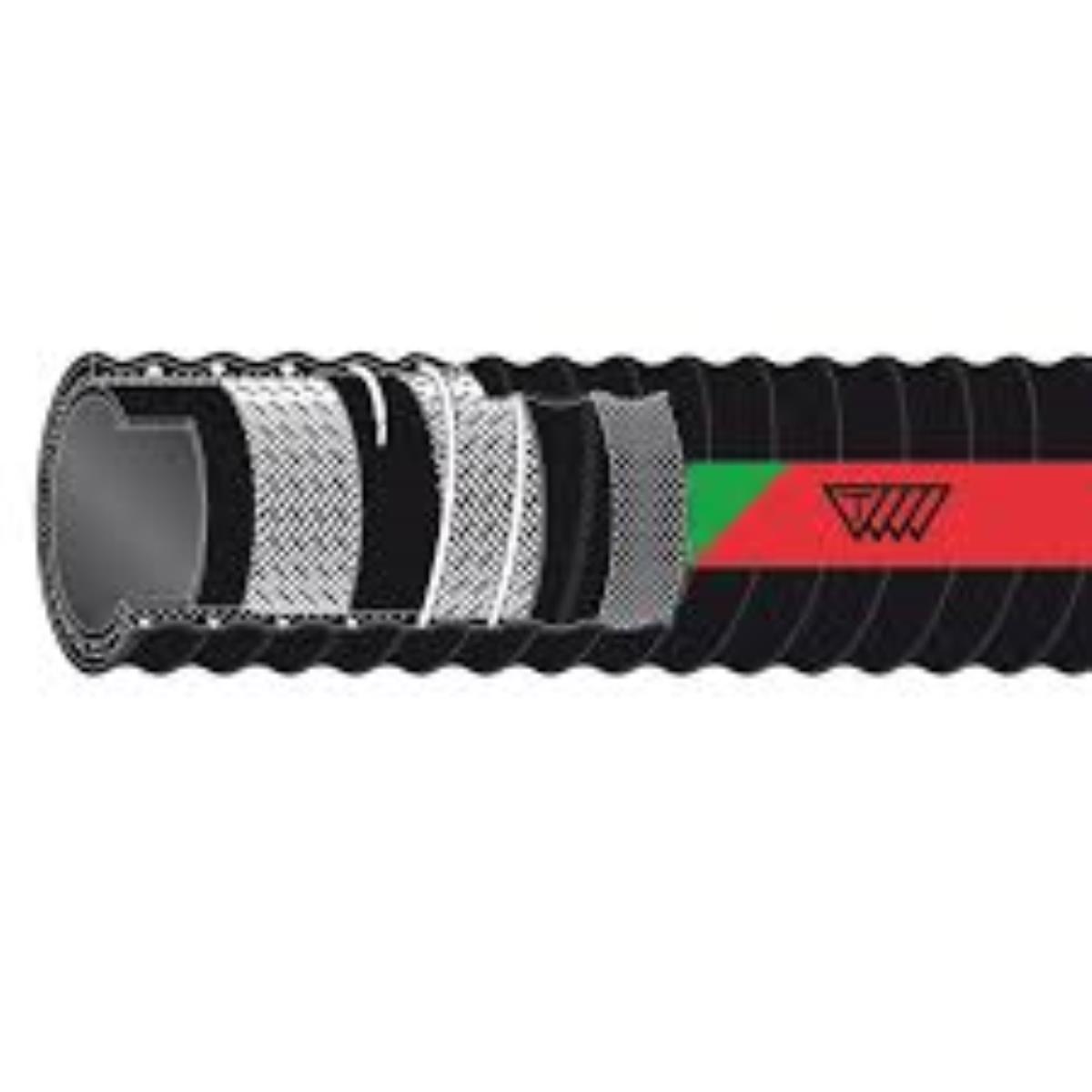

Rinforzo: tessuto sintetico con spirale d'acciaio incorporata.
Copertina: EPDM resistente agli agenti atmosferici, ondulato, nero, impressione del tessuto.
Temperatura di esercizio: Da -30° a +70° C
Proprietà elettriche: tubo conduttivo e copertura (l'elica deve essere collegata ai giunti).
Il tubo è approvato ATEX per dimensioni superiori a 40 mm.
Il tubo è approvato ATEX per dimensioni superiori a 40 mm.
Informazioni aggiuntive :
Basso allungamento sotto i 10 bar di pressione di esercizio.
Le lunghezze sono disponibili in 20 o 12 m, consultateci per lunghezze maggiori.
Raccordi per giunti: I tubi possono essere forniti di giunti tipo BLOC-END® e devono essere utilizzati alla seguente pressione massima di esercizio: ID≤150mm 10 bar per applicazione statica (nessun movimento del tubo, nessun colpo d'ariete, nessuna trazione) - 5 bar per applicazione dinamica e/o temperatura > 40°C.
| Diametro interno (mm) | Diametro esterno (mm) | Pressione esercizio (bar) | Pressione discoppio (bar) | Depressione massima (bar) | Raggio di curvatura (mm) | Peso al metro (kg/m) |
Lunghezzarotolo standard (m) |
|
25 |
53 |
10 | 30 | 0.9 | 125 | 1.97 | 20 |
|
32 |
60 |
10 | 30 | 0.9 | 160 | 2.33 | 20 |
|
40 |
73 |
10 | 30 | 0.9 | 200 | 3.37 | 20 |
|
50 |
83 |
10 | 30 | 0.9 | 250 | 4.04 | 20 |
|
65 |
98 |
10 | 30 | 0.9 | 325 | 4.99 | 20 |
|
80 |
113 |
10 | 30 | 0.9 | 400 | 5.9 | 20 |
|
100 |
133 |
10 | 30 | 0.9 | 500 | 7.12 | 20 |
|
125 |
158 |
10 | 30 | 0.9 | 750 | 8.72 | 20 |
|
150 |
183 |
10 | 30 | 0.9 | 1050 | 10.2 | 20 |
|
200 |
234.5 |
10 | 30 | 0.9 | 1600 | 14.31 | 20 |
|
250 |
285.5 |
10 | 30 | 0.9 | 2000 | 18.9 | 20 |
|
300 |
340.5 |
10 | 30 | 0.9 | 2500 | 25.3 | 20 |
|
350 |
391 |
10 | 30 | 0.9 | 3100 | 31.47 | 20 |
|
400 |
441 |
10 | 30 | 0.9 | 4000 | 36.39 | 20 |
