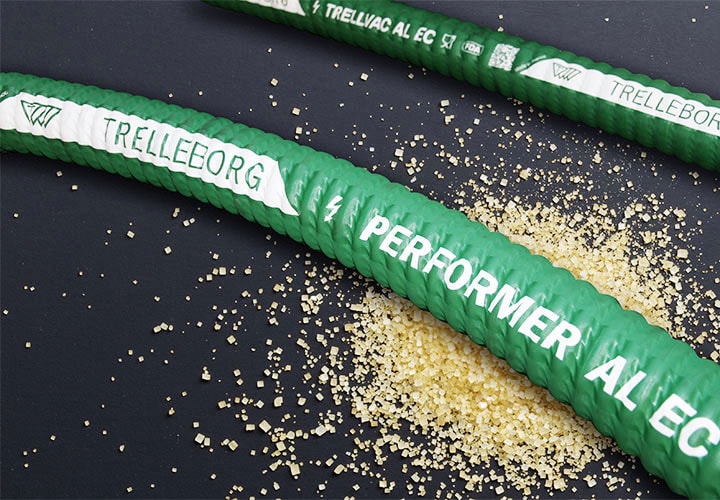

Tubo flessibile in gomma per aspirazione o scarico idraulico di materiali fortemente abrasivi, per CAVE e MINIERE.
Ideale per aspirazione e mandata prodotti Alimentari o chimici e farmaceutici INFIAMMABILI perchè idoneo a lavorare in ambiente ATEX
quali: zuccheri, cereali (riso , grano , mais), farina, latte in polvere, mangimi, sostanze coloranti.
Vantaggi:
- Utilizzabile in zona ATEX 0, 1, 2 e 20, 21, 22.
- Sottostrato e copertura ELETTRICAMENTE CONDUTORE
- Rivestimento antimacchia
- Ottima resistenza all'abrasione. Può essere fornito tagliato a misura per l'accoppiamento in loco.
- Installazione semplice e veloce. Leggero e raggio di curvatura ridotto. Basso costo di installazione.
- Ottima resistenza agli agenti atmosferici.
Copertina: NBR/PVC resistente agli agenti atmosferici, ondulato, VERDE, impressione del tessuto.
Temperatura di esercizio: Da -10° a +80° C
Proprietà elettriche: tubo conduttivo Resistività inferiore a 100MΩ
Pressione di esercizio: 10 bar
Pressione di esercizio: 30 bar
NORME E APPROVAZIONI:
Regolamenti EU n° 1935/2004, 2023/2006 (EU)
Legislazionefrancese: brochure 1227 del 09/11/1994 (RF)
Legislazione americana n°21 CFR 177.2600 (FDA)
Tutti i test per la migrazione dei prodottisono stati effettuati dall'Istituto di controllo rancese di Poiters (IANESCO) e confermati.
Raccordi per giunti: I tubi possono essere forniti di giunti tipo BLOC-END® e devono essere utilizzati alla seguente pressione massima di esercizio: ID≤150mm 10 bar per applicazione statica (nessun movimento del tubo, nessun colpo d'ariete, nessuna trazione) - 5 bar per applicazione dinamica e/o temperatura > 40°C.
| Diametro interno (mm) |
Diametro esterno (mm) |
Pressione esercizio (bar) |
Pressione discoppio (bar) |
Depressione massima (bar) |
Raggio di curvatura (mm) |
Peso al metro
(kg/m) |
Lunghezzarotolo standard
(m) |
|
50
|
83
|
10 |
30 |
0.9 |
150 |
4.20 |
20 |
|
65
|
98
|
10 |
30 |
0.9 |
200 |
5.41 |
20 |
|
80
|
113
|
10 |
30 |
0.9 |
240 |
6.70 |
20 |
|
100
|
133
|
10 |
30 |
0.9 |
300 |
7.46 |
20 |
|
125
|
158
|
10 |
30 |
0.9 |
500 |
9.13 |
20 |
|
150
|
183
|
10 |
30 |
0.9 |
600 |
10.69 |
20 |
