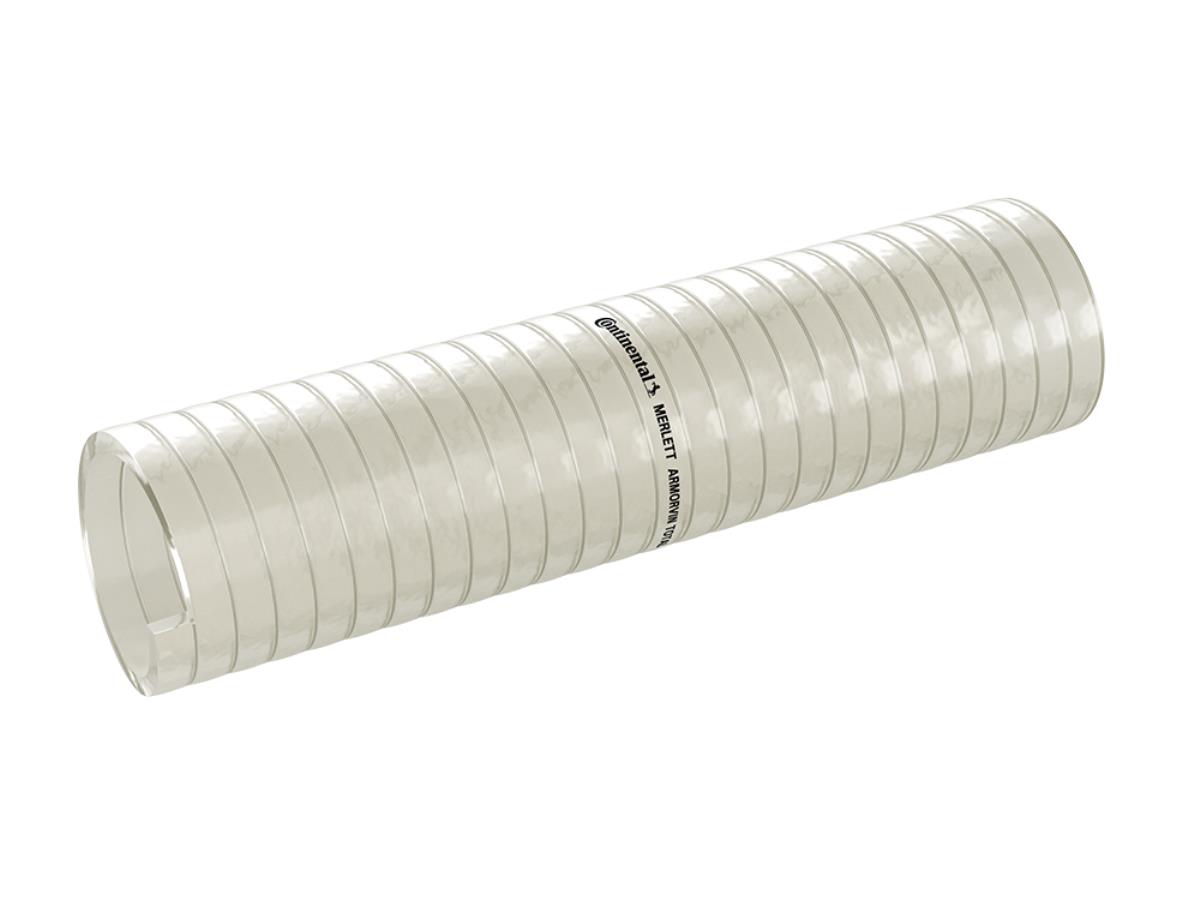

TUBO ARMORVIN TOTAL PU OIL TPHF
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi flessibili prodotti alimentari
Scarica scheda in formato pdf
Tubo in Poliuretano TPHF con spirale in acciaio zincato incorporata
Utilizzo: per mandata e aspirazione liquidi, oli e sostanze grasse alimentari
Superficie liscia sia internamente che esternamente
Temperatura di utilizzo: -25°C 90°C
Senza Orto Ftalati
Certificazioni:
- Dichiarazione di conformità - EU
- Dichiarazione di conformità - FDA
- Comunicazione presenza sostanze SVHC
- Dichiarazione RoHS
- Dichiarazione “Conflict Mineral”
- Dichiarazione “USA TSCA”
sezione
|
Ø nominale
|
Ø esterno
|
Depressione esercizio a 23°
|
Pressione esercizio a 23°
|
Pressione scoppio a 23°
|
Raggio curvatura
|
Peso metro
|
Lungh. rotolo
|
|---|---|---|---|---|---|---|---|---|
| 10 | 3/8 | 16.2 | 9 | 7 | 21 | 40 | 180 | 30 |
| 12 | 18.2 | 9 | 7 | 21 | 48 | 190 | 30 | |
| 16 | 5/8 | 22.2 | 9 | 7 | 21 | 74 | 260 | 30 |
| 18 | 25 | 9 | 7 | 21 | 76 | 350 | 30 | |
| 19 | 3/4 | 26.2 | 9 | 7 | 21 | 80 | 410 | 30 |
| 20 | 28.5 | 9 | 7 | 21 | 80 | 410 | 30 | |
| 25 | 1 | 33.5 | 9 | 7 | 21 | 100 | 520 | 30 |
| 30 | 39.2 | 9 | 7 | 21 | 120 | 620 | 30 | |
| 32 | 1 1/4 | 41 | 8 | 6 | 18 | 130 | 690 | 30 |
| 35 | 43.6 | 8 | 6 | 18 | 135 | 750 | 30 | |
| 38 | 1 1/2 | 46.7 | 8 | 6 | 18 | 140 | 800 | 30 |
| 40 | 49.4 | 8 | 6 | 18 | 160 | 900 | 30 | |
| 45 | 1 3/4 | 54 | 8 | 6 | 18 | 180 | 1040 | 30 |
| 50 | 2 | 60,4 | 8 | 6 | 18 | 200 | 1160 | 30 |
| 60 | 70 | 8 | 6 | 18 | 240 | 1440 | 30 | |
| 63 | 2 1/2 | 73.4 | 8 | 5 | 15 | 280 | 1560 | 30 |
| 70 | 80 | 8 | 5 | 15 | 300 | 1650 | 30 | |
| 75 | 85.2 | 7 | 5 | 15 | 320 | 1730 | 30 | |
| 76 | 3 | 86 | 7 | 5 | 15 | 330 | 1750 | 30 |
| 80 | 90 | 7 | 4 | 12 | 340 | 1800 | 30 | |
| 100 | 114 | 7 | 3 | 9 | 400 | 3250 | 20 | |
| 102 | 4 | 116 | 7 | 3 | 9 | 420 | 3300 | 20 |
ARMORVIN TOTAL PU OIL TPHF HOSE
