TUBO SPIRALPOLICHIM/UPE/16 ATEX-FDA
CATALOGO ON-LINE › TUBI FLESSIBILI › TUBI idonei ambiente ATEX
Scarica scheda in formato pdf
Tubo flessibile polivalente polivalente per aspirazione e mandata prodotti chimici altamente aggressivi. tubo di eccezionale flessibilità e maneggevolezza.
Eccezionale raggio di curvatura minimo.
Tubo conforme alle seguenti normative:
- EN 12115 - tranne i diametri superiori al Ø 75
- Regolamentazione EU n° 1935/2004, 2023/2006, 10/2011
- Regolamentazione Americana FDA - 21 CFR 177.1520
Tubo CERTIFICATO per utilizzo in ambiente ATEX (INERIS N° 92346/08 DEL 01/03/2008)
- atmosfera polverosa nelle zone di tipo 20,21e 22 (secondo la direttiva 1999/92/CE
- atmosfera gassosa del gruppo IIA, IIB, IIC nelle zone di Tipo 0, 1, 2 (secondo ladirettiva 1999/92/CE)
ATTENZIONE!
VERIFICARE LA COMPATIBILITA' CHIMICA IN FUNZIONE DI TEMPERATURA E DELLA PRESSIONE!
Impiego:
aspirazione e mandata per quasi tutti i prodotti chimici aggressivi, acidi, solventi ad alto tenore aromatico, solventi ossigenati o clorati, idrocarburi aromatici per installazione su cisterne ferroviarie/autocisterne, piattaforme di scarico nonchè impianti mobili e fissi nei laboratori chimici. Idoneo anche al trasferimento di prodotti alimentari acquosì, acidi, alcoolici o grassi secondo FDA 21.crf.177.1520

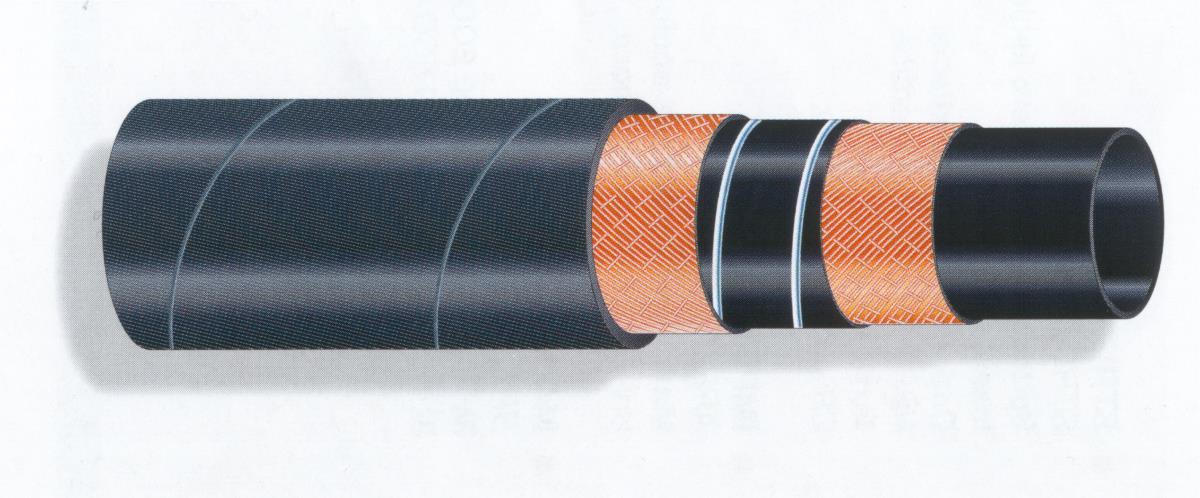

Struttura:
Sottostrato nero liscio in UPE (Polietilene ad alto peso molecolare) conduttore, quindi con una Resistività (R) inferiore o al massimo uguale a 1 MOhm per metro. Conforme FDA 21.crf.177.1520
Nella parte interna della parete troviamo incorporate le inserzioni tessili di rinforzo e la spirale in acciaio.
Anche la copertura in gomma EPDM nera è conduttiva, ad impressione tela, è resistente a molti prodotti chimici aggressivi e agli agenti atmosferici.
Pressione massima di lavoro 16 bar
Aspirazione a vuoto 0,9 bar
Temperatura di impiego: -40° +100°
Resistenza al vapore a 140° fino ad un massimo di 30 minuti
Rotoli da 20-40 metri
Eccezionale raggio di curvatura minimo.
Tubo conforme alle seguenti normative:
- EN 12115 - tranne i diametri superiori al Ø 75
- Regolamentazione EU n° 1935/2004, 2023/2006, 10/2011
- Regolamentazione Americana FDA - 21 CFR 177.1520
Tubo CERTIFICATO per utilizzo in ambiente ATEX (INERIS N° 92346/08 DEL 01/03/2008)
- atmosfera polverosa nelle zone di tipo 20,21e 22 (secondo la direttiva 1999/92/CE
- atmosfera gassosa del gruppo IIA, IIB, IIC nelle zone di Tipo 0, 1, 2 (secondo ladirettiva 1999/92/CE)
ATTENZIONE!
VERIFICARE LA COMPATIBILITA' CHIMICA IN FUNZIONE DI TEMPERATURA E DELLA PRESSIONE!
Impiego:
aspirazione e mandata per quasi tutti i prodotti chimici aggressivi, acidi, solventi ad alto tenore aromatico, solventi ossigenati o clorati, idrocarburi aromatici per installazione su cisterne ferroviarie/autocisterne, piattaforme di scarico nonchè impianti mobili e fissi nei laboratori chimici. Idoneo anche al trasferimento di prodotti alimentari acquosì, acidi, alcoolici o grassi secondo FDA 21.crf.177.1520
Struttura:
Sottostrato nero liscio in UPE (Polietilene ad alto peso molecolare) conduttore, quindi con una Resistività (R) inferiore o al massimo uguale a 1 MOhm per metro. Conforme FDA 21.crf.177.1520
Nella parte interna della parete troviamo incorporate le inserzioni tessili di rinforzo e la spirale in acciaio.
Anche la copertura in gomma EPDM nera è conduttiva, ad impressione tela, è resistente a molti prodotti chimici aggressivi e agli agenti atmosferici.
Pressione massima di lavoro 16 bar
Aspirazione a vuoto 0,9 bar
Temperatura di impiego: -40° +100°
Resistenza al vapore a 140° fino ad un massimo di 30 minuti
Rotoli da 20-40 metri
| Codice articolo | Ø mm |
Raggio di curvatura mm |
Peso Kg/m |
|---|---|---|---|
| 07GSPIRPCHI020 | 19x32 | 125 | 0.65 |
| 07GSPIRPCHI025 | 25x37 | 150 | 0.76 |
| 07GSPIRPCHI032 | 32x44 | 175 | 0.97 |
| 07GSPIRPCHI038 | 38x51 | 225 | 1.24 |
| 07GSPIRPCHI050 | 50x65 | 275 | 1.84 |
| 07GSPIRPCHI063 | 63x79 | 300 | 2.58 |
| 07GSPIRPCHI065 | 65x81 | 320 | 2.62 |
| 07GSPIRPCHI075 | 75x91 | 350 | 3.20 |
| 07GSPIRPCHI100 | 100x116 | 450 | 4.17 |
| 07GSPIRPCHI125 | 125x172 | 1000 | 6.26 |
| 07GSPIRPCHI150 | 150x172 | 1200 | 7.73 |
SPIRALPOLICHIM/UPE/16 ATEX-FDA PIPE
