TUBO FLEX HT 300 hs ANTISCINTILLA
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi aspirazione gas e fumi caldi
Scarica scheda in formato pdf

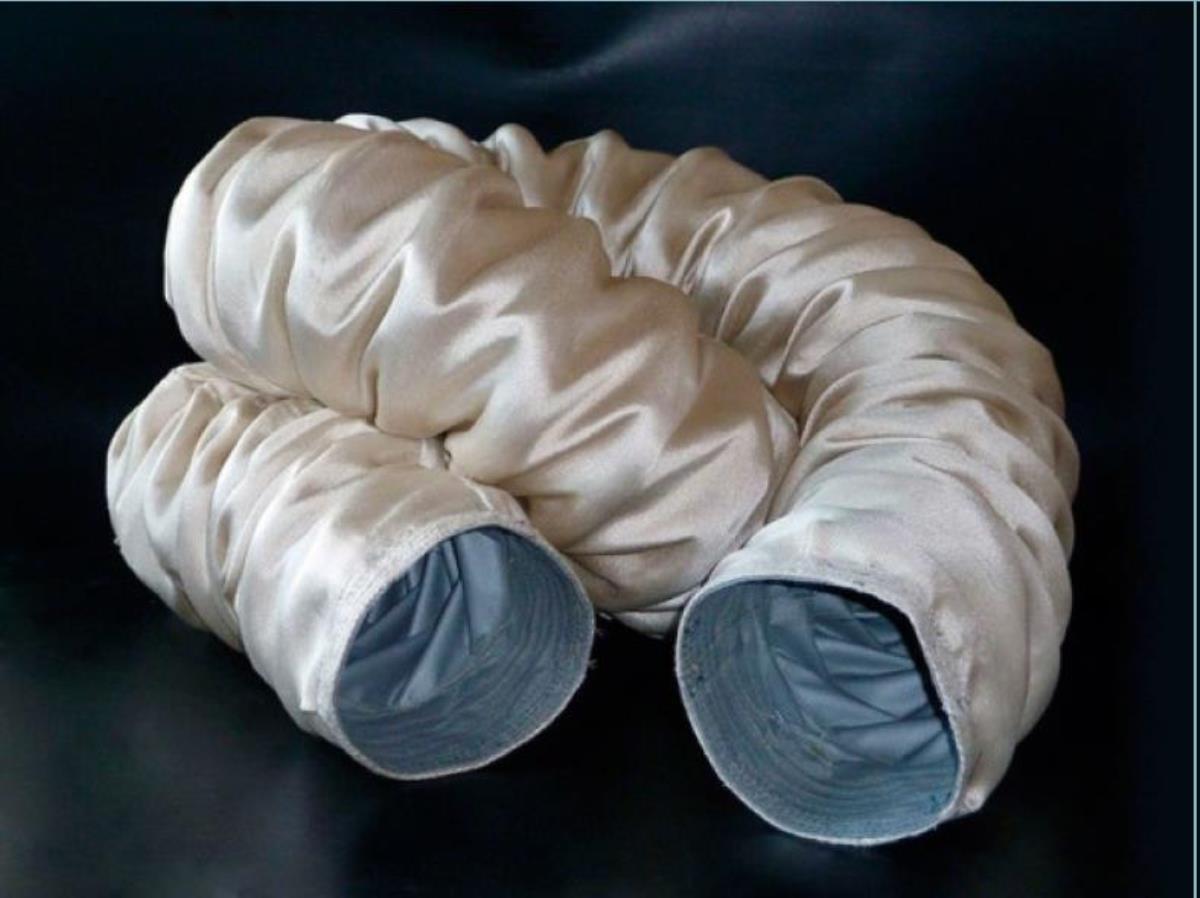

Tubo flessibile realizzato con un tessuto in fibra di vetro siliconato bistrato.
Spirale metallica esterna fermata da nastro termoresistente di colore giallo/verde in tessuto ricpoerto di silice.
Estremità con manicotti lisci, rinforzati rispetto al tubo, privi di spirale metallica, lunghezza a richiesta.
Impiego
Tubo specifico per le smerigliatrici industriali. In presenza di lapilli incandescenti (sino a 900°C)
Adatto per aspirazione e mandata di fumi generici, fumi di saldatura, industria meccanica pesante, industria del vetro, industria navale, raffinerie ove siano richiesta particolare resistenza alle alte temperature.
Semplice da applicare, grazie alle estremità rinforzate (spessore circa il doppio che nel resto del flessibile) prive di spirale metallica, che consentono di fermare il tubo per mezzo di fascette stringitubo.
Fornibili con ganci ed/o anelli di sospensione.
Questa tipologia di tubo è prodotta tramite cucitura del tessuto tecnico, per questo presentano una elevata resistenza meccanica alla trazione, superiore ai tubi saldati o aggraffati.
TEMPERATURA DI ESERCIZIO : -60°C +300°C
COLORE : avorio esterno - grigio interno
DIAMETRI PRODUCIBILI : da 102 a 1200 mm
RAGGIO MINIMO DI CURVATURA 0,7 X Diametro interno
Lunghezze prodotte solo su richiesta.
Spirale metallica esterna fermata da nastro termoresistente di colore giallo/verde in tessuto ricpoerto di silice.
Estremità con manicotti lisci, rinforzati rispetto al tubo, privi di spirale metallica, lunghezza a richiesta.
Impiego
Tubo specifico per le smerigliatrici industriali. In presenza di lapilli incandescenti (sino a 900°C)
Adatto per aspirazione e mandata di fumi generici, fumi di saldatura, industria meccanica pesante, industria del vetro, industria navale, raffinerie ove siano richiesta particolare resistenza alle alte temperature.
Semplice da applicare, grazie alle estremità rinforzate (spessore circa il doppio che nel resto del flessibile) prive di spirale metallica, che consentono di fermare il tubo per mezzo di fascette stringitubo.
Fornibili con ganci ed/o anelli di sospensione.
Questa tipologia di tubo è prodotta tramite cucitura del tessuto tecnico, per questo presentano una elevata resistenza meccanica alla trazione, superiore ai tubi saldati o aggraffati.
TEMPERATURA DI ESERCIZIO : -60°C +300°C
COLORE : avorio esterno - grigio interno
DIAMETRI PRODUCIBILI : da 102 a 1200 mm
RAGGIO MINIMO DI CURVATURA 0,7 X Diametro interno
Lunghezze prodotte solo su richiesta.
| Diametro interno |
Passo della spirale |
Depressione di esercizio (max) | Pressione di esercizio (max ) |
| (mm) | (mm) | mmWS / mmWG | mm di H2O |
| 102 | 50 ÷ 150 | 500 | 3.000 |
| 127 | 50 ÷ 150 | 500 | 3.000 |
| 152 | 50 ÷ 150 | 500 | 3.000 |
| 160 | 50 ÷ 150 | 500 | 3.000 |
| 178 | 50 ÷ 150 | 500 | 2.750 |
| 203 | 50 ÷ 150 | 500 | 2.750 |
| 220 | 50 ÷ 150 | 450 | 2.750 |
| 229 | 50 ÷ 150 | 450 | 2.750 |
| 254 | 50 ÷ 150 | 450 | 2.250 |
| 305 | 50 ÷ 150 | 450 | 1.750 |
| 356 | 50 ÷ 150 | 425 | 1.500 |
| 380 | 50 ÷ 150 | 425 | 1.300 |
| 407 | 50 ÷ 150 | 425 | 1.250 |
| 425 | 50 ÷ 150 | 400 | 1.200 |
| 457 | 50 ÷ 150 | 380 | 1.100 |
| 5085 | 50 ÷ 150 | 380 | 1.000 |
| 525 | 50 ÷ 150 | 350 | 1.000 |
| 600 | 50 ÷ 150 | 350 | 850 |
| 760 | 50 ÷ 150 | 300 | 750 |
