TUBO FLEX HT 120° - SPARK PROOF - ANTISCINTILLA
CATALOGO ON-LINE › TUBI FLESSIBILI › Tubi aspirazione gas e fumi caldi
Scarica scheda in formato pdf

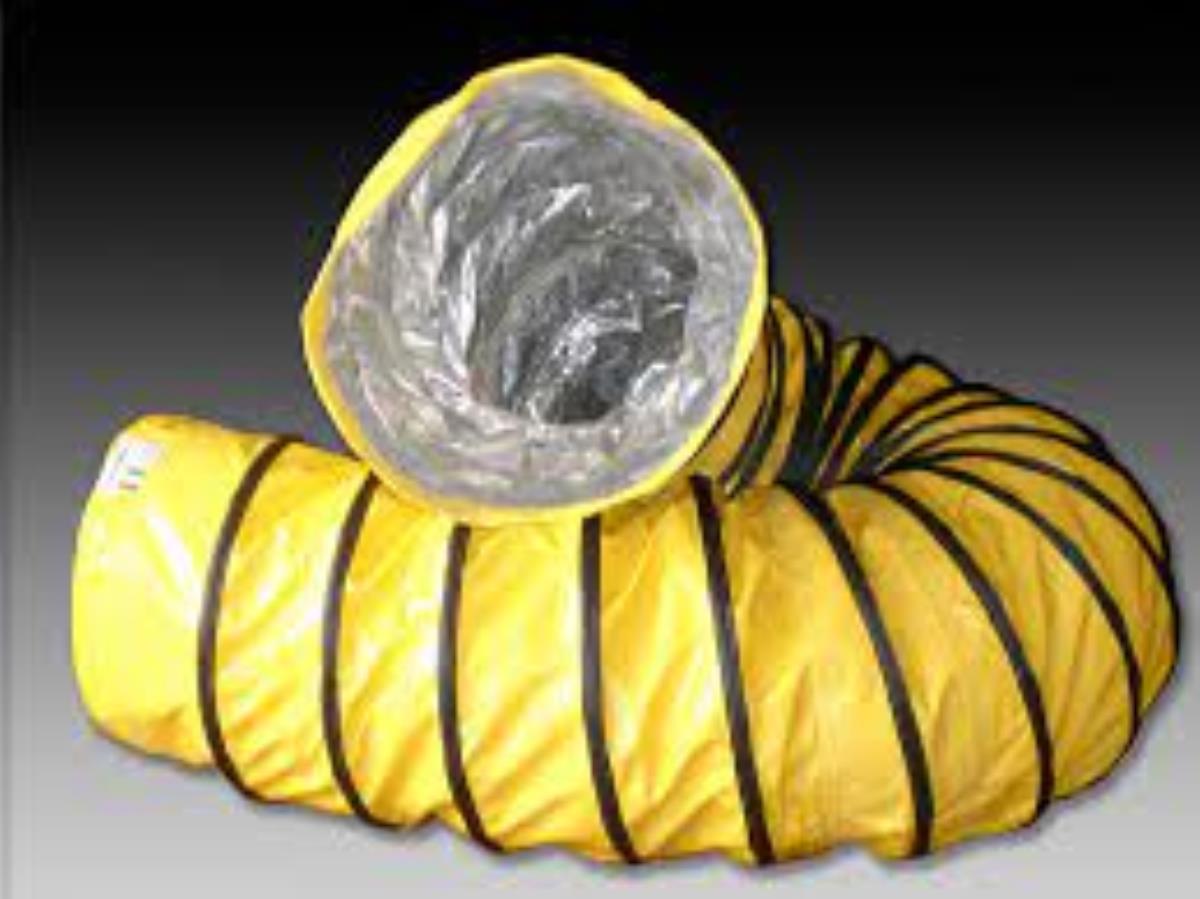

Tubo flessibile realizzato con un tessuto in Poliestere spalmato di PVC sull’esterno e interno in tessuto fibra di vetro alluminizzato.
Rinforzato con spirale metallica esterna protetta da nastro di poliestere di colore nero.
Estremità complete di manicotti lisci, rinforzati rispetto al tubo, privi di spirale metallica.
Progettato per l'estrazione di fumi di saldatura con presenza di scintille.
Altamente comprimibile, questo flessibile può essere fornito con anelli alle estremità, occhielli e/o ganci di sospensione. Su richiesta può essere fornito senza spirale metallica, come tubo appiattibile.
In caso di forti aspirazioni è fornibile con passo della spirale ridotto.
Temperatura di esercizio: -20°C +120°C
Colore: Giallo oppure grigio esterno - Alluminio interno.
Nastro esterno nero
Diametri interni producibili:da 102 mm a 1.200 mm
Lunghezze standard: su vostra specifica
Raggio di curvatura : 0,50 x Diametro interno
Tempi di consegna medi : 4 setttimane
Facilità di montaggio grazie alle estremità rinforzate (spessore circa il doppio che nel resto del flessibile) prive di spirale metallica che consentono di fermare il tubo per mezzo di fascette stringitubo facilmente reperibili sul mercato.
Tubo fornibile completo di anelli di sospensione o anelli alle estremità per il foissqaggio al terreno o parete.
Spirale metallica chimicamente non aggressibile perché esterna al flessibile il fluido veicolato non altera le sue caratteristiche. Interno del tubo praticamente liscio, perdite di carico ridotte al minimo. Elevata resistenza alla trazione. La lamina di Allumunio interna lo rende eccezionalmente resistente alle scintille.
Rinforzato con spirale metallica esterna protetta da nastro di poliestere di colore nero.
Estremità complete di manicotti lisci, rinforzati rispetto al tubo, privi di spirale metallica.
Progettato per l'estrazione di fumi di saldatura con presenza di scintille.
Altamente comprimibile, questo flessibile può essere fornito con anelli alle estremità, occhielli e/o ganci di sospensione. Su richiesta può essere fornito senza spirale metallica, come tubo appiattibile.
In caso di forti aspirazioni è fornibile con passo della spirale ridotto.
Temperatura di esercizio: -20°C +120°C
Colore: Giallo oppure grigio esterno - Alluminio interno.
Nastro esterno nero
Diametri interni producibili:da 102 mm a 1.200 mm
Lunghezze standard: su vostra specifica
Raggio di curvatura : 0,50 x Diametro interno
Tempi di consegna medi : 4 setttimane
Facilità di montaggio grazie alle estremità rinforzate (spessore circa il doppio che nel resto del flessibile) prive di spirale metallica che consentono di fermare il tubo per mezzo di fascette stringitubo facilmente reperibili sul mercato.
Tubo fornibile completo di anelli di sospensione o anelli alle estremità per il foissqaggio al terreno o parete.
Spirale metallica chimicamente non aggressibile perché esterna al flessibile il fluido veicolato non altera le sue caratteristiche. Interno del tubo praticamente liscio, perdite di carico ridotte al minimo. Elevata resistenza alla trazione. La lamina di Allumunio interna lo rende eccezionalmente resistente alle scintille.
| Diametro interno [mm] |
Depressione Millimetro di mercurio [mmHg, torr] |
Depressione [bar] |
Pressione [bar] |
| 102 | 500 | 0,667 | 0,300 |
| 127 | 500 | 0,667 | 0,300 |
| 152 | 500 | 0,667 | 0,300 |
| 160 | 500 | 0,667 | 0,300 |
| 178 | 500 | 0,667 | 0,275 |
| 203 | 500 | 0,667 | 0,275 |
| 220 | 300 | 0,400 | 0,275 |
| 229 | 300 | 0,400 | 0,275 |
| 254 | 300 | 0,400 | 0,250 |
| 305 | 300 | 0,400 | 0,175 |
| 356 | 300 | 0,400 | 0,150 |
| 380 | 300 | 0,400 | 0,130 |
| 407 | 300 | 0,400 | 0,125 |
| 425 | 300 | 0,400 | 0,120 |
| 457 | 300 | 0,400 | 0,110 |
| 508 | 250 | 0,333 | 0,100 |
| 525 | 250 | 0,333 | 0,100 |
| 600 | 200 | 0,267 | 0,085 |
| 760 | 150 | 0,200 | 0,075 |
